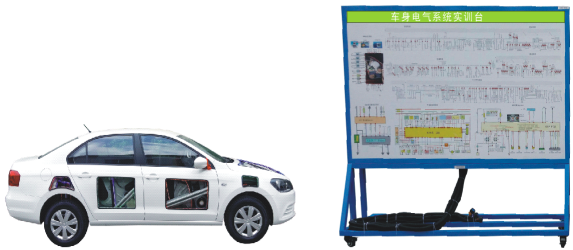

MYXNQ-50比亞迪e5車身電氣系統實訓臺

一、比亞迪e5車身電氣系統實訓臺-簡介
選用 比亞迪e5 原裝純電動轎車原車車身和低壓控制實物系統,完整的車身進行部切處理(外露電器部件),剖面位置合理,能清楚展示內部結構。
低壓系統部件齊全,真實地體現了純電動轎車車身低壓控制系統的連接控制關系、安裝位置和運行工況參數檢測。
適合培養學員對純電動轎車,車身低壓控制系統系統故障分析與排除能力,適用于各類型院校新能源純電動汽車電器課程教學和維修實訓。
二、能特點
1、保留車殼與車身電器低壓系統各部件,保留電氣連接方式與原車功能,實現插拔拆卸訓練,訓練線束與電器拆檢,掌握車身低壓系統零部件拆檢要點。
2、可單獨工作,DC12V電源由開關電源提供。
3、除車身外配移動教學板,教學板完整顯示車身低壓系統工作原理圖,安裝檢測端子,可直接在面板上檢測系統電路元件的電信號,如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖等;
4、由原車解剖的車身平臺和教學板組成,原車車身安裝原車零部件;底部安裝4個腳輪,移動靈活,腳輪帶自鎖裝置;教學板底座上配有30cm左右的臺面,方便放置資料、輕型檢測儀器等。
5、配備智能化故障設置和考核系統。
6、配套實訓指導書,包含工作原理,實訓科目,故障設置及清除等要點。
7、原車車身配套安裝絕緣地板(耐壓/絕緣為國標產品)。
三、基本配置(每臺)
序號 名       稱 規格型號 單位 數量
1 實訓臺面板 裝有各種檢測端子以及電路終端接線端子 1
2 主控制器總成(主控ECU)   1
3 診斷座   個 1
4 點火開關   個 1
5 組合儀表   1
6 組合開關   1
7 左右前大燈總成   1
8 左右前霧燈   1
9 左右轉向燈   1
10 左右轉向邊燈   1
11 左右組合尾燈   1
12 牌照燈   1
13 閱讀燈   1
14 大燈開關   1
15 霧燈開關   1
16 剎車燈開關   1
17 倒車燈開關   1
18 危險燈開關   1
19 門控?zé)糸_關   1
20 冷卻液位傳感器   個 1
21 線束   1
22 閃光繼電器   個 1
23 冷卻液位報警繼電器   個 1
24 雨刮總成   1
25 雨刮繼電器   個 1
26 噴水電機   1
27 噴水壺   1
28 喇叭   個 2
29 喇叭繼電器   個 1
30 網關控制器   個 1
31 霧燈繼電器   個 1
32 手剎開關   1
33 中央繼電器盒   1
34 帶移動腳輪鋼制底座的汽車車身(局部解剖)   臺 1
35 蓄電池 12V 45Ah 臺 1
36 電源總開關 50A 個 1
37 移動臺架(帶自鎖腳輪) 2040×650×1900mm 臺 1
38 中控與車窗/后視鏡系統   1
39 故障模擬與排除裝置   1

友情提示:
1、設備驗收:各采購單位收貨時請檢查比亞迪e5車身電氣系統實訓臺的貨品外觀,核實的比亞迪e5車身電氣系統實訓臺及配件,拒收處于受損狀態的比亞迪e5車身電氣系統實訓臺;
2、設備質保:茂育將為各采購單位提供比亞迪e5車身電氣系統實訓臺說明書內的質保條件和質保期,在質保范圍內提供對比亞迪e5車身電氣系統實訓臺的免費維修,超出條件承諾時提供對比亞迪e5車身電氣系統實訓臺的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е卤葋喌蟚5車身電氣系統實訓臺的選型錯誤或購比亞迪e5車身電氣系統實訓臺數量錯誤,造成比亞迪e5車身電氣系統實訓臺的退換貨要求,將不被接受;
4、設備貨期:對比亞迪e5車身電氣系統實訓臺的發貨期為參考值,如您需要了解比亞迪e5車身電氣系統實訓臺的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對比亞迪e5車身電氣系統實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關比亞迪e5車身電氣系統實訓臺的技術咨詢。
