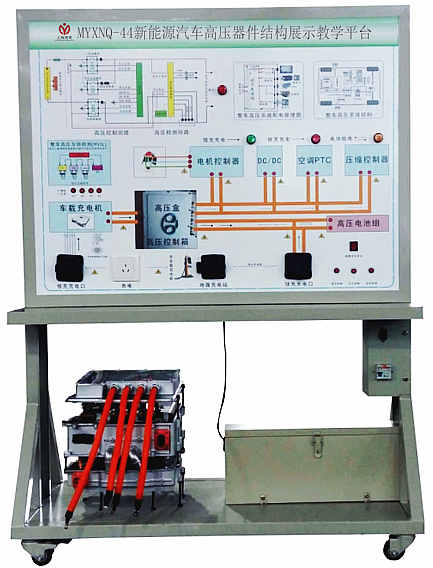

MYXNQ-44新能源汽車高壓器件結構展示教學平臺
一、MYXNQ-44新能源汽車高壓器件結構展示教學平臺-采用 BJEV原車新能源汽車高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。
二、教學平臺組成：
高壓盒、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、原理檢測面板與結構彩圖。
三、功能特點：
1、展示BJEV高壓盒高壓器件的組成結構和工作過程；
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有永不褪色的UV平板彩色電路圖；學員可直觀對照面板資料和高壓控制盒的實物，認識和分析高壓控制盒的器件和原理；
3、控制臺安裝有BJEV高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；
4、系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
5、展示BJEV高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；
6、實訓臺面板上安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，這些接口可以訓練學生對高壓電路的連接。
四、技術規格：
1、外形尺寸（約）：1240×650×1700mm(長×寬×高)
2、動力電源：24V20ah
3、工作電壓：24v
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
五、實訓目的：
1、新能源汽車高壓器件認知。
2、新能源汽車高壓器件基本控制原理與工作過程驗證實訓。
3、新能源汽車高壓器件拆裝與安全防護實訓。
4、新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
5、新能源汽車整車高壓區認知實訓。
6、新能源汽車高壓線路拆裝與檢測實訓。
7、新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。
友情提示：
1、設備驗收：各采購單位收貨時請檢查新能源汽車高壓器件結構展示教學平臺的貨品外觀，核實的新能源汽車高壓器件結構展示教學平臺及配件，拒收處于受損狀態的新能源汽車高壓器件結構展示教學平臺；
2、設備質保：茂育將為各采購單位提供新能源汽車高壓器件結構展示教學平臺說明書，在質保范圍內提供對新能源汽車高壓器件結構展示教學平臺的免費維修，超出條件承諾時提供對新能源汽車高壓器件結構展示教學平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е滦履茉雌嚫邏浩骷Y(jié)構展示教學平臺的選型錯誤或購新能源汽車高壓器件結構展示教學平臺數量錯誤，造成新能源汽車高壓器件結構展示教學平臺的退換貨要求，將不被接受；
4、設備貨期：對新能源汽車高壓器件結構展示教學平臺的發貨期為參考值，如您需要了解新能源汽車高壓器件結構展示教學平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對新能源汽車高壓器件結構展示教學平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關新能源汽車高壓器件結構展示教學平臺的技術咨詢。
