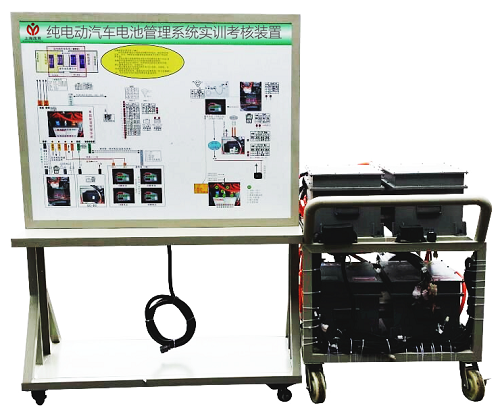

MYXNQ-18純電動汽車電池管理系統實訓考核裝置


純電動汽車電池管理系統實訓考核裝置-采用了(144V、奇瑞電動汽車平臺完整展示真實電動汽車的電池組管理控制系統,可以動態真實演示電池組管理控制的的運行工況。通過實訓考核裝置系統的演示,可清楚了解純電動汽車電池管理系統的結構與功能,便于學生較快地掌握純電動汽車電池管理系統的構造和原理,提高學生對純電動汽車電池管理系統的初步認識,使學生了解純電動汽車電池管理系統起到更直觀更深入的教學目的。
一、功能特點:
1、該設備完整展示真實電動汽車的電池組管理控制系統,可以動態真實演示電池組管理控制的的運行工況。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電動汽車電池組管理控制原理圖和實物,認識和分析電動汽車電池組管理控制系統的工作原理與工作過程。
3、實訓臺面板上安裝有真實電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、帶CAN通訊的儀表(轉速表、電流指示表、電池檢測信息)、BMS電池管理控制單元與電池組、車載充電器與插口等附件,并輔以發光二極管進行系統流向的動態指示,還設有一臺真實電動車電機用來演示電動機的工作狀態。
4、整體采用1.5mm厚冷軋板,嚴格按鈑金加工工藝操作,經酸洗、噴塑,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,實訓臺底座上配有40cm左右的桌面,方便放置資料、輕型檢測儀器等。
5、檢測臺與運行臺用航空插頭,真實運行電動汽車的電池組管理控制系統。
6、安裝國標充電槍與插口,可進行電動汽車真實充電操作與控制。
二、技術規格:
1、外接電源:原電動汽車電源
2、工作電壓:原電動汽車電源
3、工作溫度:-40℃~+50℃
4、檢測臺外形尺寸:1240*600*1700mm(長×寬×高)
5、運行臺外形尺寸:1000*600*1200mm(長×寬×高)
6、顏色:7032
7、鋼管:40*40*3mm
8、機柜:1.5mm冷板沖壓成形,背面設置維修門;
9、移動腳輪:100*60mm
三、
實訓項目:
1、可真實運行汽車電動動力驅動系統,展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2、操縱點火開關與調節開關,可真實演示汽車電動動力系統的各工況工作過程。
3.、真實運行電動動力系統啟動工作過程
4.、真實運行電動動力系統低速行駛工作過程
5、真實運行電動動力系統一般行駛工作過程
6、真實運行電動動力系統全速行駛工作過程
7、真實運行電動動力系統減速行駛工作過程
8、真實運行電動動力系統停車行駛工作過程
9、模擬電動動力系統制動回收工作過程
四、基本配置(每臺)

序號 名       稱 規格型號 單位 數量
1 控制面板與檢測臺 1.裝有各種檢測端子以及彩色原理圖
2.冷板沖壓成形移動架:1240*600*1700mm
3.帶4只可移動腳輪:
1
2 電動汽車電機與電池等組件的運行臺 1.40*40*3mm方管焊接架:1000*600*1200mm
2.帶4只可移動腳輪:
3.電機與電池等組件
1
3 電動汽車磷酸鐵鋰電池 磷酸鐵鋰電池,帶鐵外殼總成與接線;
72V20Ah ▲帶CAN-BUS通訊與電池管理器
1
4 電動汽車電動機 ▲電動轎車平臺標準件;10kW三相電動機;
額定轉速:1000-6000(rpm);額定電壓:72V
冷卻方式:風冷
1
5 大功率電動汽車直流電機控制器 ▲奇瑞電動汽車平臺
英博爾控制器MC1568
額定電壓:72V
1
6 電動車組合儀表 72V電動汽車儀表帶CAN通訊;包含指示燈、電流電壓指示、電量指示、車速表、▲REDAY/OK燈; 1
7 電子油門踏板 ▲茂育配套 1
8 點火開關 ▲茂育配套 1
9 剎車開關 ▲茂育配套 1
10 擋位開關 ▲茂育配套 1
11 車載充電器 72V杭州鐵城 臺 1
12 DC-DC轉換器 杭州鐵城(72/12V) 1
13 電動汽車充電槍與插座 電動汽車國標,CEBEA 1
14 12V備用蓄電池 12V 60AH 1
15 故障模擬與排除裝置 茂育 1
16 設備教師手冊 茂育 1
17 設備合格證、保修卡 茂育 1
