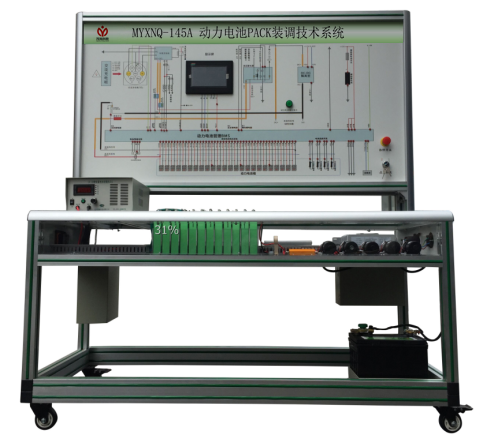

MYXNQ-145動力電池PACK裝調技術系統
一、動力電池PACK裝調技術系統-功能特點
1.學員動手拆裝與組裝電池包及BMS管理系統。
2.各主要部件安裝在平臺上,連接線統一放置在工作位,比照電路原理圖,讓學員自己在組裝連線過程掌握動力電池包工作原理。
3.BMS電池管理系統安裝在面板上,清晰標注電壓采集線,溫度采集線,繼電器控制線,霍爾電流傳感器采集線等邏輯控制關系。
4.BMS電池管理系統帶被動均衡功能,帶開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫),估算SOC(荷電狀態)等。
(配套可正常運行操作的BMS上位機檢測標定軟件)
5.動力電池包顯示器(7寸)安裝在面板上,可以觀察充放電過程各項參數,掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。
6.實訓臺配放電模塊,模仿車輛能量消耗過程,放電電流大小可以選擇。
7.動力電池包設置有機械維修開關,高壓電器連接器均采國標產品,性能可靠。
8.實訓臺配備12V電源接地機械開關,可隨時斷開12V接地,切斷整個系統電源。
9.UV平板噴繪面板完整顯示動力電池包、BMS、充電和放電工作原理圖。
10.實訓臺由移動臺架(帶檢測端子的原理面板)組成,平臺水平放置,安裝主要零部件;實訓臺底部安裝4個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。
11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,帶自鎖腳輪裝置,底座上配有40cm的桌面,臺面鋪裝32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。
二、技術規格
1.外形尺寸: 1500×700×1700mm(長*寬*高)
2.輸入電源: AC220V±10% 50Hz
3.工作電源: DC12V
4.動力電池類型:環保型磷酸鐵鋰動力電池(單體電池3.2V 20AH)
動力電池串?dāng)?shù):24
工作溫度:-20°~60°
5.BMS鋰電管理一體機:帶CAN通訊
6.動力電池包顯示屏: 7寸觸摸屏
7.高壓大電流繼電器:線圈電壓:12VDC,最大額定工作電壓:1000VDC,額定電流:400A。
三、實訓項目
1.學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)控制原理。
2.學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)主要零部件功能。
3.通過連線運行實測,熟悉新能源動力電池包(BMS)各種狀態下邏輯控制關系,電流,電壓,電池壓差,電池溫度等參數變化規律實訓實驗。
4.通過連線實測,熟悉BMS如何采集動力電池組壓差,并控制充電和放電過程。
5.通過連線實測,熟悉BMS如何采集動力電池組溫差,并控制充電和放電過程。
四、基本配置
磷酸鐵鋰動力電池包,BMS鋰電管理一體機,動力電池包觸摸顯示屏,充電機,國標充電插口,國標充電槍,緊急斷電開關,霍爾電流傳感器,直流接觸器,DC-DC轉換器,輔助蓄電池,放電控制繼電器與放電負載,電阻,可移動實訓臺(帶檢測端子的原理面板)、無紙化考核平臺。
