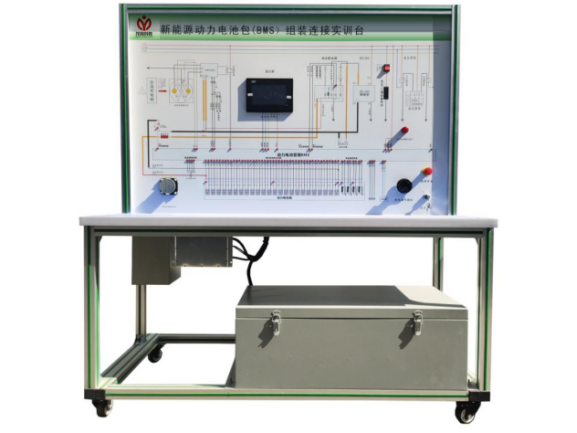

MYXNQ-131C動力電池包及BMS管理系統組裝實驗臺

一、產品簡介
動力電池包及BMS管理系統組裝實驗臺選用主流新能源鋰動力電池包,單體電池3.7V50AH,共20串,一體式BMS電池管理系統,有被動均衡功能;真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數,以及高壓系統安全注意事項;通過比照電路原理圖,由學員自己組裝連線,培養學員電池組裝連接動手能力,適用于院校新能源課程教學和維修實訓設備。
二、功能特點
1、學員動手拆裝與組裝電池包及BMS管理系統。
2、各主要部件安裝在平臺上,連接線統一放置在工作位,比照電路原理圖,讓學員自己在組裝連線過程掌握動力電池包工作原理。
3、BMS電池管理系統安裝在面板上,清晰標注電壓采集線,溫度采集線,繼電器控制線,霍爾電流傳感器采集線等邏輯控制關系。
4、BMS電池管理系統帶被動均衡功能,帶開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫),估算SOC(荷電狀態)等。(配套可正常運行操作的BMS上位機檢測標定軟件)
5、動力電池包顯示器(7寸)安裝在面板上,可以觀察充放電過程各項參數,掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。
6、實訓臺配放電模塊,模仿車輛能量消耗過程,放電電流大小可以選擇。
7、動力電池包設置有機械維修開關,高壓電器連接器均采國標產品,性能可靠。
8、實訓臺配備12V電源接地機械開關,可隨時斷開12V接地,切斷整個系統電源。
9、UV平板噴繪面板完整顯示動力電池包、BMS、充電和放電工作原理圖。
10、實訓臺由移動臺架(帶檢測端子的原理面板)組成,平臺水平放置,安裝主要零部件;實訓臺底部安裝4個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,帶自鎖腳輪裝置,底座上配有40cm的桌面,臺面鋪裝32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。
三、技術規格
1、外形尺寸:1500×700×1700mm(長*寬*高)
2、輸入電源: AC220V±10%  50Hz
3、工作電源: DC12V
4、動力電池類型:鐵鋰動力電池(單體電池3.7V50AH,共20串)
動力電池串?dāng)?shù):20
工作溫度:-20°~60°
5、BMS鋰電管理一體機:帶CAN通訊
6、動力電池包顯示屏: 7寸觸摸屏
7、高壓大電流繼電器:線圈電壓:12VDC,最大額定工作電壓:1000VDC,額定電流:400A。
四、實訓項目
1、學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)控制原理。
2、學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)主要零部件功能。
3、通過連線運行實測,熟悉新能源動力電池包(BMS)各種狀態下邏輯控制關系,電流,電壓,電池壓差,電池溫度等參數變化規律實訓實驗。
4、通過連線實測,熟悉BMS如何采集動力電池組壓差,并控制充電和放電過程。
5、通過連線實測,熟悉BMS如何采集動力電池組溫差,并控制充電和放電過程。
五、基本配置
磷酸鐵鋰動力電池包,BMS鋰電管理一體機,動力電池包觸摸顯示屏,充電機,國標充電插口,國標充電槍,緊急斷電開關,霍爾電流傳感器,直流接觸器,DC-DC轉換器,輔助蓄電池,放電控制繼電器與放電負載,電阻,可移動實訓臺(帶檢測端子的原理面板)。

友情提示:
1、設備驗收:各采購單位收貨時請檢查
動力電池包及BMS管理系統組裝實驗臺的貨品外觀,核實本設備的及配件,拒收處于受損狀態的動力電池包及BMS管理系統組裝實驗臺;
2、設備質保:茂育將為各采購單位提供動力電池包及BMS管理系統組裝實驗臺說明書,在質保范圍內提供對動力電池包及BMS管理系統組裝實驗臺的免費維修,超出條件承諾時提供對動力電池包及BMS管理系統組裝實驗臺的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е?/span>動力電池包及BMS管理系統組裝實驗臺的選型錯誤或購置數量錯誤,造成動力電池包及BMS管理系統組裝實驗臺的退換貨要求,將不被接受;
4、設備貨期:對動力電池包及BMS管理系統組裝實驗臺的發貨期為參考值,如您需要了解動力電池包及BMS管理系統組裝實驗臺的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對動力電池包及BMS管理系統組裝實驗臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關動力電池包及BMS管理系統組裝實驗臺的技術咨詢。
