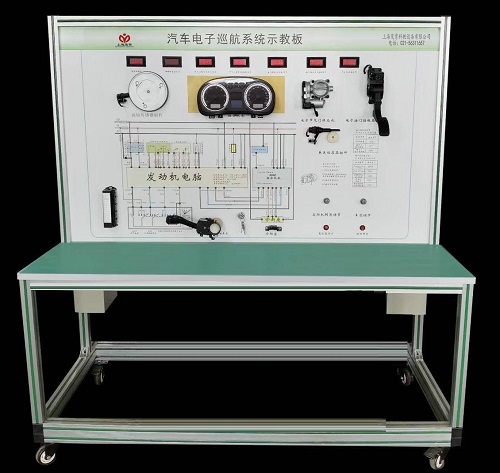

電子巡航系統示教板采用汽車電子式汽車巡航系統實物為基礎,充分展示汽車巡航系統的組成結構和工作過程,通過汽車電子式汽車巡航系統的演示,提高學生對電子式汽車巡航系統的初步認識,使學生了解電子式汽車巡航系統起到更直觀更深入的教學目的。適用于學校對電子式汽車巡航系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點:
1、真實可運行的汽車電子巡航系統,充分展示汽車電子巡航系統的組成結構。操縱油門踏板位置傳感器可實現節氣門開度的調,可真實展示電子節氣門的工作原理和工作過程;操縱巡航控制開關和車速信號,設定巡航狀態,引擎控制單元可對節氣門開度進行調節,真實演示汽車電子巡航系統的工作過程和工作原理。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車電子巡航系統的工作原理。
3、示教板面板上安裝有檢測端子,可直接在面板上檢測巡航系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、示教板面板上安裝有故障指示燈和診斷座,可連接專用或通用型汽車解碼器,對巡航控制單元進行讀取故障碼、清除故障碼等自診斷功能。
5、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹,帶4個帶自鎖裝置萬向腳輪,便于移動。
6、示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
三、示教板技術參數:
1、外形尺寸:1240×600×1700mm (長×寬×高)
2、外接電源:AC 220V±10% 50Hz
3、工作電壓:DC 12V
4、工作溫度:-40℃~+50℃
5、移動腳輪:100*60mm
四、基本配置(每臺):
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 |
裝有各種檢測端子,彩色電路圖和工作原理示意圖 面板:1200*900*4mm |
套 | 1 |
2 | 組合儀表 | 全新 | 套 | 1 |
3 | 點火開關 | 全新 | 個 | 1 |
4 | 發動機ECU | 全新 | 套 | 1 |
5 | 診斷座 | OBDⅡ | 個 | 1 |
6 | 電子油門踏板 | 全新 | 套 | 1 |
7 | 巡航控制開關 | 全新 | 套 | 1 |
8 | 電子節氣門體 | 全新 | 套 | 1 |
9 | 車速信號模擬裝置 | 全新 | 套 | 1 |
10 | 轉速信號模擬裝置 | 全新 | 套 | 1 |
11 | 模擬制動燈 | 全新 | 套 | 1 |
12 | 制動燈開關 | 全新 | 套 | 1 |
13 | 保險絲盒 | 全新 | 個 | 1 |
14 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
15 | 故障模擬與排除裝置 | 全新 | 套 | 1 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查電子巡航系統示教板的貨品外觀,核實電子巡航系統示教板的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供電子巡航系統示教板產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌碾娮友埠较到y(tǒng)示教板選型錯誤或設備購買數量錯誤,造成電子巡航系統示教板的退換貨要求,將不被接受;
4、設備貨期:對電子巡航系統示教板的發貨期為參考值,如您需要了解電子巡航系統示教板的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對電子巡航系統示教板有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關電子巡航系統示教板的技術咨詢。
