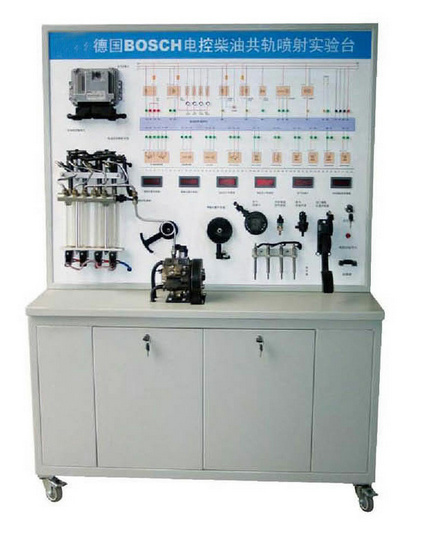

博世柴油共軌噴射系統實驗臺-產品簡介:
1、使用環境:溫度-5℃~40℃;濕度≤80%
2、汽車型號:長城哈弗
3、工作電壓:220V
4、頻率:50/60HZ;
5、功率:350W
6、示教板尺寸:1600×1100×200(長×寬×厚)
7、儲物柜規格:16000×500×700(長×寬×高)
8、萬向自鎖腳輪臺架活動靈活,便于移動教學;整體臺架采用剛性結構焊接,所用材料冷軋板采用國標標準材料,支撐可靠,表面噴塑處理防腐蝕抗老化,不褪色
9、控制面板采用純鋁塑板,控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖,并配有使用說明書及實驗指導書等。
二、產品組成:
1、共軌發動機控制單元
2、各種傳感器執行器
3、各種開關總成
4、中央繼電器盒
5、點火開關
6、測端子
7、智能故障設置盒總成
8、可移動臺架
9、使用說明書及實驗指導書等等。
三、功能特點:
1、本實驗臺可使學生了解共軌發動機系統的基本構造及工作原理,通過實物認識各開關及執行器的位置及工作原理。
2、通過顯而易見的電腦檢測端子,配合萬用表檢測如儀表、執行器的電壓及電阻值。
3、設置共軌發動機系統常見故障,通過故障顯示,進行學生故障分析、檢測診斷實訓,培養學生故障分析檢測診斷思維能力
4、面板上繪有完整的電控系統電路原理圖
