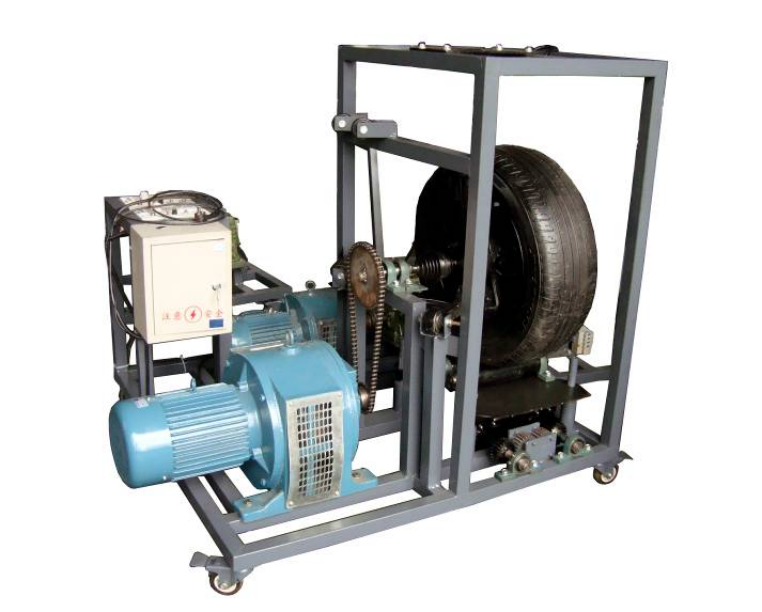

MY-9028懸掛綜合示教臺
一、懸掛綜合示教臺-產品簡介
本實訓系統以翻新原車懸架系統、可移動式臺架等組成。懸架系統總成及運行附件為主體部件,電動機驅動汽懸架系統、真實展示汽車各式各樣懸架結構與原理及工作過程。適用于各類型院校及培訓機構對汽車懸架系統理論和維修實訓的實訓教學需要;及對汽車懸架振動幅度與振動頻率的測試實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二、主要用途
1、適用于各類型院校及培訓機構對汽車懸架理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車懸架模塊各單元教學需要。
3、適用于模塊化教學模式的教學需要。
4、適用于汽車職業技能鑒定考核的需要。
5、適用于對汽車懸架振動幅度與振動頻率的測試實訓教學需要。
6、適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、懸掛綜合示教臺結構組成
原車懸架系統(①麥弗遜懸架;②雙橫臂懸架;③雙縱臂懸架;④連桿懸架)、可移動式臺架等、臺架操作說明書、實驗指導書等附件。
四、功能特點
1、懸架系統結構對比實驗。
2、懸架系統原理與結構認識實訓。
3、拆裝實操。
4、底架部分采用鋼性結構焊接,表面烤漆工藝,帶自鎖腳輪,安全可靠。
5、實訓配備有使用說明書及相關資料。
6、萬向腳輪臺架,便于移動教學。
7、實訓臺底座部分采用鋼性結構焊接,臺架表面采用汽車烤漆工藝,帶萬向自鎖腳輪裝置。
五、外形與顏色
1、設備外形:1000×700×1300mm(長×寬×高)
2、設備顏色:7032(用戶可選擇各種顏色)
六、制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管:40*40*2.0mm
1.3表面采用亞光灰噴塑工藝,厚度0.3mm.
2.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定,方便設備維修與維護。
4.4腳輪:150mm×50mm(直徑×寬度)
4.5腳輪支撐:1.5T
七.技術指標
1.主機:原車裝置
2.工作溫度:-40℃~+50℃
