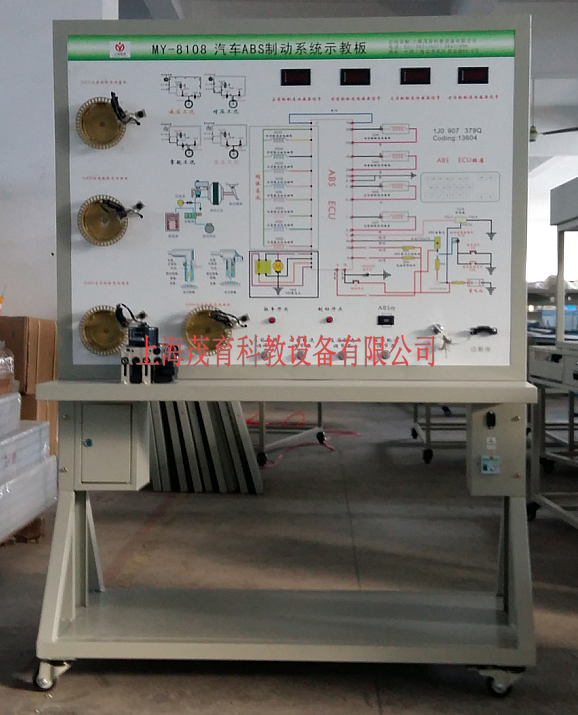

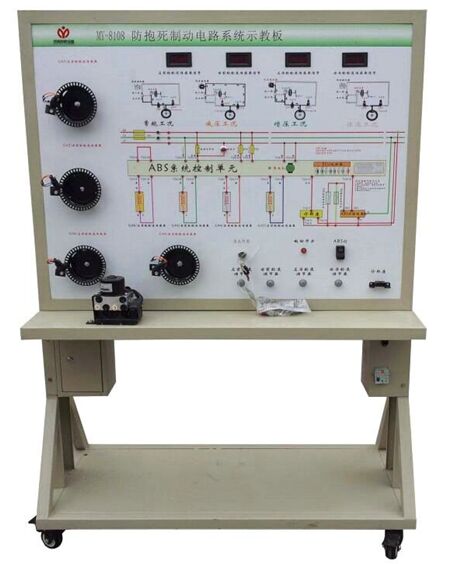

MY-8108汽車ABS制動系統示教板
(大眾帕薩特B5 )
(大眾時超)
一、汽車ABS制動系統示教板產品簡介:
1、該設備采用全新大眾帕薩特B5 ABS制動系統實物制作,充分展示ABS制動系統的組成結構和工作過程。
2、適用于學校對ABS制動系統理論和維修實訓的教學需要。
3、本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點:
1、真實可運行的ABS制動系統,充分展示ABS制動系統的組成結構和工作過程。操作控制各類開關,可演示動ABS制動電控系統(電磁閥工況等)工作過程。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電路圖和實物,認識和分析動變速器電控系統的工作原理。
3、示教板面板上安裝有檢測端子,可直接在面板上檢測ABS制動系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、設備安裝有診斷座,可連接專用或通用型汽車解碼器,對ABS制動系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5、設備面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴塑工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面,方便放置資料、檢測儀器等。
6、設備工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
三、技術規格:
1、外形尺寸:1240×600×1700mm(長×寬×高)
2、外接電源:AC 220V±10% 50Hz
3、工作電壓:DC 12V
4、工作溫度:-40℃~+50℃
5、顏色:7032
6、鋼管:40*40*3mm
7、機柜:1.5mm冷板沖壓成形,背面設置維修門;
8、移動腳輪:100*60mm
四、基本配置(每臺):
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板帶面板柜 |
裝有各種檢測端子以及彩色電路圖和工作原理示意圖
(面板:1200*900*4mm) |
套 |
1 |
2 |
ABS制動系控制電腦(ECU) |
原車 |
套 |
1 |
3 |
點火開關 |
全新 |
個 |
1 |
4 |
診斷座 |
原車 |
個 |
1 |
5 |
ABS泵總成 |
原車 |
個 |
1 |
6 |
ABS指示器 |
原車 |
套 |
1 |
7 |
主繼電器 |
原車 |
個 |
1 |
8 |
可調節車輪轉速裝置(帶傳感器) |
全新 |
個 |
4 |
9 |
直流電機裝置 |
全新 |
個 |
4 |
10 |
剎車開關 |
全新 |
只 |
1 |
11 |
電源變壓器 |
全新 |
套 |
1 |
12 |
漏電保護開關及附件 |
全新 |
套 |
1 |
13 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
14 |
故障模擬與排除裝置 |
故障模擬實驗 |
套 |
1 |
