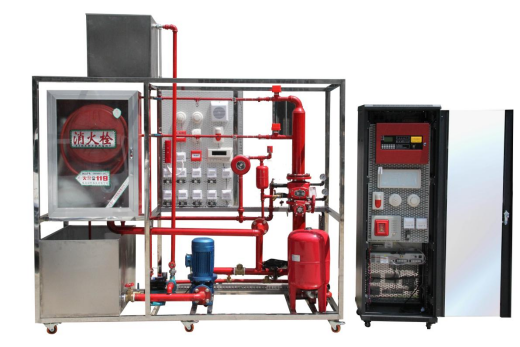

MY-51E消防聯動控制中心及滅火實訓平臺
一、消防聯動控制中心及滅火實訓平臺-概述:
消防聯動控制中心及噴淋滅火系統實訓裝置依據《建筑消防設計規范》進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統、消火栓系統典型結構,能夠完成火災探測,火災報警,現場滅火,氣體滅火報警等演示實訓項目和消防管理中心,同時還能清楚地展示噴淋滅火系統的典型設備構成和系統工作原理,通過該裝置的操作學習,學生可以對樓宇中噴水滅火系統的結構有一個全面的了解。
噴淋系統與聯動控制中心系統實現聯網控制,探測器與聯動中心聯接實現手自動控制;氣體滅火報警系統與操作管理中心的聯接,同時與廣播電話中心聯網,完全實現智能化大樓設計,掌握建筑物內部主要滅火設備的應用,熟悉樓宇消防中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理,了解消防控制中心的聯動操作與設置,廣播電話中心的控制與操作設置,了解現代建筑消防聯動設備系統原理和調試,熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的實訓教學。
二、產品特點:
1、具有試驗性噴淋啟動功能,當自動控制系統出現故障時,可手動啟動噴淋泵;
2、本身自帶控制器,可實現本地控制,也可實現消防報警聯動控制;
3、模型框架和水箱等主要部件全部使用不銹鋼器件;
三、消防聯動控制中心及滅火實訓平臺-技術參數及配置:
1、噴淋滅火系統配置
模型框架和水箱等主要部件全部使用不銹鋼器件,保證不生銹、不易老化,模擬兩層大樓噴淋滅火系統;模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成,能生動模擬大樓內水滅火系統的典型結構。
2、消火栓設備
(1)由水槍、水帶、消火栓組成。穩壓裝置主要由小進口氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置,其中由消火栓水泵機組構成一套消防栓噴淋系統。
(2)給水管網,由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料,滿足消防給水系統規定的承壓能力;
3、電源控制屏(全不銹結構)
提供交流電源:三相交流電380V 50Hz,帶有過流保護
4、火災報警控制器(聯動型)
5、火災顯示盤
6、探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
7、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測,控制模塊主要用于水泵等聯動設備。
8、手動報警按鈕
火災發生時,按下有機玻璃片,按鈕的火警燈點亮,同時向控制器發出火警信號;
9、消防栓按鈕
火災時按下壓片控制器報警,點亮火警指示燈(紅),同時輸出一組外控空接點,啟動消防泵時,接入啟泵回答信號,啟泵指示燈點亮(綠色),復位時,滑下滑動蓋,按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后,發出強烈的聲音警報信號,以達到提醒現場人員注意的目的。
11、電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12、廣播錄放單元
消防廣播錄放機、廣播吸頂喇叭
13、功放單元
消防定壓功放,背景音源功放
14、消防電話系統
總線電話通訊盤,電話分機,電話模塊等。
15、氣體滅火系統
氣體滅火系統模型包括煙霧探測器、手動報警按鈕、聲光報警器、放氣顯示屏、手自動轉換開關等消防聯動設備,實現與消防噴淋報警主機通訊聯動報警功能。
