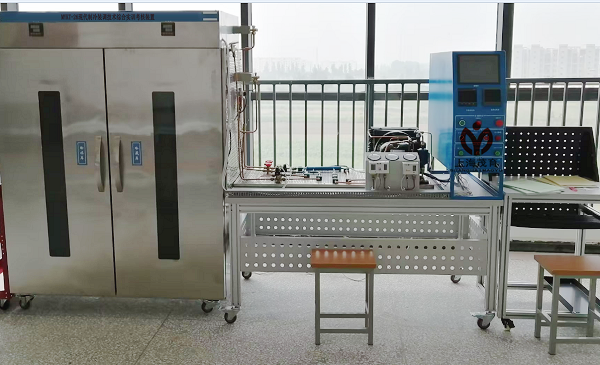

MYKT-26B冷鏈物流管道與制作調試裝置
一、冷鏈物流管道與制作調試裝置-產品綜合要求:
1、制冷技術相關標準設計,突出“安裝”、“調試”、“維修”、“設計”、“管理”等技術技能訓練內容,以培養制冷與空調專業技術人才,在制冷專業教學實訓主要體現有三個方面的內容,分別是冷庫的安裝與調試、冷庫系統的應用設計、庫系統故障查排。
2、設備須選用真實的制冷元器件,真實的冷庫庫體。設備在控制方面須引入PLC+觸摸屏+組態監控&單片機+智能儀表的控制模式,在制冷系統方面使用電子膨脹閥,能準確穩定地控制蒸發器的流量,從而精確地控制庫內溫度。另外觸摸屏及組態監控的人機交互界面須直觀友好。須設置了系統操作臺,在庫體安裝有不銹鋼網孔板,可更換,以便于學員在上述的操作臺與側板上安裝制冷系統和電路系統等。。
3、可完成冷庫系統的設計、電子膨脹閥代替熱力膨脹閥的改造、雙溫冷庫熱氣融霜系統設計、編制雙溫冷庫PLC控制程序的設計;編制雙溫冷庫觸摸屏程序的改造設計、編制雙溫冷庫組態監控程序的設計。
二、冷鏈物流管道與制作調試裝置-技術參數:
1、工作電源:單相三線 220V±10% 50Hz
2、工作環境:溫度 -10℃~40℃、相對濕度 ≤85%
3、額定功率:≤800W
4、安全保護:設備漏電過載保護、壓縮機過載及啟動保護、壓力保護
5、制 冷 量:1/3P
6、制 冷 劑:R134a/22
7、制冷劑充注量:400g±10%
8、冷藏室溫度:0~--20℃
三、結構要求:
設備須由冷庫庫體、操作臺、制冷系統和電氣控制系統組成冷庫裝置
四、實訓項目要求:
1、制冷系統維修專用工具的基本操作
2、干燥過濾器的原理及認識
3、視液鏡的原理及認識
4、冷庫膨脹閥的原理及認識
5、壓力控制器的原理及認識
6、冷凝壓力開關的原理及認識
7、脹管器的原理及認識
8、冷庫系統綜合調試實訓
9、冷媒電子檢漏儀的原理及認識
10、真空計的原理及認識
11、手提式焊具的原理及認識
12、加液表組組套的原理及認識
13、冷凝機組的原理及認識
14、電路檢修與調試專用工具的基本操作
15、冷庫電氣控制系統安裝實訓
16、冷庫電氣控制系統的調試與檢修
17、系統管道焊接
18、制冷系統安裝基本工藝
19、制冷系統維修基本工藝
20、制冷技術實訓
21、進口專業配件膨賬閥調節實訓
22、冷凍系統的調試實訓
23、冷藏系統的調試實訓
五、高級工可進行的實訓項目要求:
項目一、雙溫冷庫系統的認識項目
冷庫系統結構及設備工作原理的了解和掌握;
冷庫控制原理的認識;
冷庫系統的安裝與調試
制冷組件的制作與釬焊;
制冷系統的安裝;
電控系統的安裝;
制冷系統測試與制冷劑充注;
冷庫系統的調試;
項目二、制冷設備的設計
雙溫冷庫熱氣融霜系統設計;
編制雙溫冷庫PLC控制程序的設計;
編制雙溫冷庫觸摸屏程序的改造設計;
冷庫組態監控程序的設計;
制冷系統故障查排;
電控系統故障查排;
PLC與觸摸屏控制技術應用。
