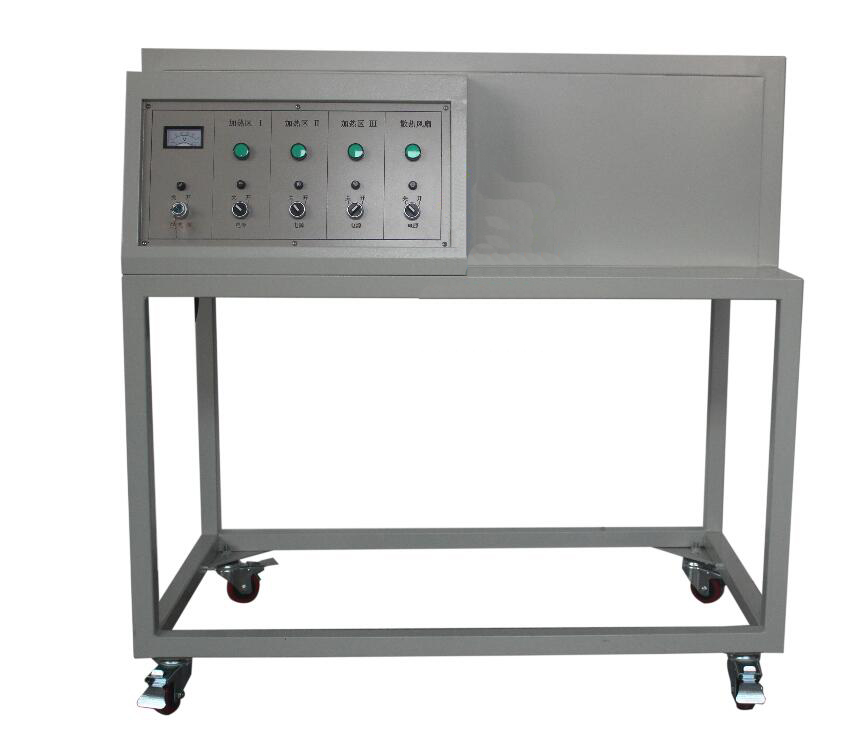

MYN-543管式加熱爐溫度控制系統實驗裝置
2、加熱爐內部含有三段加熱區,每段加熱區均可單獨進行溫度控制。每段含有單獨的溫度變送器及加熱器,可單獨進行溫度控制實驗。
3、加熱溫度可高達600℃。
4、散熱風扇具備平滑調速功能,可依據實際實驗效果改變散熱風扇功率。
5、上位機采用組態軟件,能實時的監測各種控制信號。用于快速構成和生成上位機監控系統的組態軟件系統,能夠完成現場數據采集,流程控制、動畫顯示、報表輸出、實時和歷史數據的處理,報警和安全機制、趨勢曲線及企業監控網絡的功能。應用C語言編輯腳本命令,通過通訊協議連接外部通訊設備,實現上位機數據監控。要求能夠滿足本科生實驗教學、課程設計、畢業設計等實踐教學需要。
1)上位機系統監控畫面由各種圖形器件構成,這些靜態和動態的圖形構成整個系統的模擬畫面。一些器件的圖形直接從圖庫中加在出來,形成示意圖,包括其中的加熱爐,溫度傳感器,計算機,智能儀表等。
2)要求各個設備器件上顯示的為該器件測得的實際值,由輸入輸出文本構成,這些測量值都是讀取內部變量顯示出來的。這些便于實驗時觀察實驗現象和讀取實驗數據。
3)PID參數設置界面:此界面包括實驗時的設定值和反饋值、調節器的輸出值、PID參數的設定值,通過這些數據可及時知道實驗過程中的各項參數,可依據實驗數據實時更改PID參數,直至獲得理想的實驗曲線。
6、要求裝有多種遠程數據采集模塊,主要用于與計算機進行數據通訊。8通道模擬量輸入模塊,輸入量為1-5V;4通道模擬量輸出模塊,輸出信號為4-20mA。
7、輸入電壓:220V/50Hz;
8、加熱溫度:加熱溫度為25℃~600℃;
9、加熱功率:每段1.0kW,總功率3.0kW;
10、風扇功率:65W;
11、外形尺寸:L×W×H≥1000mm×600mm×1100mm(允許誤差+200mm);
12、加熱爐安裝方式:臥式安裝。
