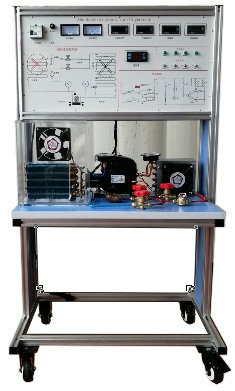

MYN-542變頻電冰箱綜合原理實訓臺
一、變頻電冰箱綜合原理實訓臺-產品概述:
本裝置是專門為職業院校制冷類相關專業而研制的實訓裝置,根據制冷類行業中與冰箱維修技術的特點,針對冰箱的電氣控制以及制冷系統的安裝與維修進行設計,強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體,包含了制冷系統維修的全部步驟,能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、技術指標:
1、輸入電源:單相三線 AC220V±10% 50Hz
2、工作環境 :溫度-10℃~-40℃ 相對濕度≤85%(25℃)
3、設備容量 : ≤1.5KVA
4、制冷劑:R600
5、外形尺寸(大約)780mm×500mm×1250mm
6、防觸電保護類型 I類
7、安全保護:具有過壓、過流、過載、漏電保護措施,符合國家相關標準。
8、環保等級 材料選用符合國家相關環保標
1)、模塊工作電壓范圍(0~1000V),還可以無線聯機,裝在內部都可以聯機手機或者電腦檢測數據軟件,設置有報警控制,寬電壓大電流 1000V1000A 大功率大彩屏藍牙無 線數傳曲線版多功能,
2)、支持 3 大上位機聯機系統 APP 軟件,安卓蘋果 PC 電腦無線連接通 ,各種測量參數一應俱全,自帶一路電壓測量功能,可以檢測電壓的參數,用以檢測各種檢測實訓裝置的電壓電流、 電量等參數。功率功耗。顯示語言可以中英文切換,適用范圍更廣。
3)、是一款基于2.4G無線數據傳輸技術的多功能模塊,可以實時監測并顯示交流電壓、交流電流、功率、功率因素、能量、溫度、時間等多種物理參數,而且該模塊自帶一路直流電壓檢測功能,,通過預留的繼電器接口可以實現過功率保護,定時開關功能和直流欠壓保護功能,并帶有聲音報警功能。
4)、該儀表采用3寸彩色液晶作為顯示器,顯示數據全面,清晰,易于觀察。
無線傳輸數據,顯示器和數據采集模塊可以分離,可以實現遠程監測數據;能實現手機遠程無線遙控設置與測量功能,各種數據清晰可見,各種數據率曲線等
5)、自帶蜂鳴器報警聲音提示功能,OTP 定時開關功能,可配合繼電器使用實現定時開啟或定時關閉功能;
6)、能量累計帶斷電記憶功能,可清0;
7)、 LVP 欠壓保護值,可配合繼電器使用實現欠壓關斷保護功能,配合繼電器使用可以實現定時開啟或關閉的功能, 配合繼電器可實現交流過功率和欠壓關斷保護;OPP 過功率保護值,可配合繼電器使用實現過功率保護關斷功能。超過設置的高值時,將出現此報警提醒界面。過功率報警提醒界面,檢測到測試功率超過設置值時,將出現此報警提醒界面。低壓報警提醒界面,將出現此報警.
三、功能說明:
1、該裝置集制冷系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體,包含了制冷系統維修的全部步驟,能滿足實訓教學、實際工程 訓練及職業技能競賽的需要。
2、該裝置采用模塊化設計,電氣控制與制冷系統獨立分開,并且電氣部分設置檢測點,測測端子以及各路的輸出連接端子,可供學生進行獨立接線、測試、遠行等操作。
3、實訓平臺直觀展示了冰箱的系統結構、工作原理。可清楚的看到制冷系統結構 及主要部件的實物,系統還配置有電流流電壓表、交流電流表、壓力表、信號指示燈等, 使整個空調系統、冰箱系統的實時工作狀態一目了然。
4、冰箱箱體:為有機玻璃透明化,直觀展現蒸發器的原理,溫度能到達-5度
5、實驗臺:為鋁合金結構,左邊藍色和裝飾板和面板,整體為藍色,
6、設備有4只溫度表,可以測量制冷系統的主要溫度變化,
7、這些系統的控制原理通過彩色圖案到表示面板上,以便對流體系統、其組件和用于控制和調節的電氣/電子電路進行完整的分析。
8、面板和電腦上有對應的指示燈。按鈕,模式選擇功能
四. 配置清單:
序號 |
設備名稱 |
單位 |
數量 |
備注 |
1 |
壓縮機 |
1 |
套 |
變頻 |
2 |
毛細管 |
1 |
套 |
|
3 |
高壓表 |
1 |
套 |
|
6 |
低壓表 |
1 |
套 |
|
7 |
手動節流裝置 |
1 |
套 |
|
8 |
冷凝器 |
1 |
套 |
|
9 |
蒸發器 |
1 |
套 |
|
10 |
電子溫度控制器 |
1 |
套 |
|
11 |
故障開關 |
1 |
套 |
|
12 |
冷凝風機 |
1 |
套 |
|
13 |
蒸發風機 |
1 |
套 |
|
五、實驗功能:
1、進行各種變頻制冷原器件的識別。
2、進行變頻冰箱制冷與系統的調試。
3、風冷電冰箱的原理演示
4、變頻風冷電冰箱的控制實驗
5、冰箱的原理,
6、變頻電氣接線操作,掌握各種制冷系統的外部接線方法。
7、制冷系統的故障識別:可通過各種制冷小系統中專設的故障閥門人為制造系統故障,通過故障現象和高低壓,電流等表計參數進行故障判斷。
8、充制冷劑:系統中增設專用充液閥(或三通閥)。通過充氟裝置,可進行排出制冷劑,定量充灌制冷的實際操作。
9、抽真空、充氮、檢漏:通過真空泵、充氮裝置、可進行系統抽真空,充氮試壓的實際操作,學員使用檢漏工具查出系統中的泄漏點。
