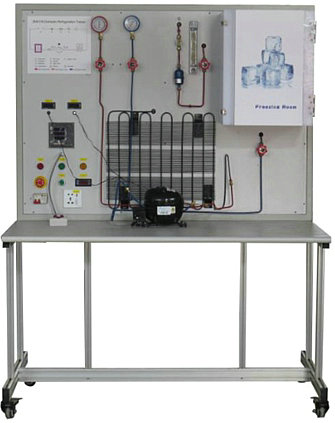

MYN-525通用制冷原理實訓考核裝置
一、通用制冷原理實訓考核裝置-產品概述:
制冷原理實訓考核裝置敞開式設計,安裝有制冷管路設備,配各種電路原理圖實訓板,并將電路所需的電器元件安裝在實訓板上,學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。提供復合式(單門直冷式、雙門直冷式、雙門間冷式)電冰箱電氣控制線路的實際工業用電器,形象直觀,可靠性好,使用壽命長, 可自行連接線路,并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
二 特點:
1、 實訓裝置直觀展示了直冷式冰箱的系統結構、工作原理,可以清楚的觀測到制冷循環系統結構及主要部件的實物,便于教學演示講解及學生對課本知識的理解掌握。此外,管路中設有視液鏡可觀察制冷劑狀態;各段管路采用顏色標示,方便學生識別,其中高壓管路為紅色,低壓管路為藍色。
2、 實訓柜集直冷/無霜式式電冰箱于體,電冰箱系統真實完整,結構清晰、緊湊,與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式式電冰箱實訓的要求
3、 系統采用真實的制冷機組(壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等),與實際裝置接軌。
4、 裝置設有直冷式/間冷式冰箱電氣控制線路接線區域,可完成不同方式的運行模式,有利于學生將理論應用于實際,并培養學生實際操作動手能力。
5、 可設置模擬故障,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行五、排故。有利于開展技能鑒定、考核工作
6、手動節流閥:管道系統中設置了一個手動膨脹閥,實驗時可模擬制冷系統中的流量開度,觀察制冷功率的效果。
6、模擬風冷化霜系統,配置有一套模擬化霜電路,可模擬加熱,實驗性強
7、隨機配置有一套的,制冷工具,可完成制冷系統中的,抽真空、加制冷劑,處理冰堵,制冷效果不好等現象
三、主要技術參數:
1. 輸入電源:AC220V±5% 50Hz
2. 裝置容量:<0.2KVA
3. 環境溫度:-5℃~40℃
4. 相對濕度:≤90%(25℃)
5. 外形尺寸:1200×600×1700mm
6. 制冷劑類型:R600A
四、產品組成
1.直冷無霜式電冰箱制冷系統:
實訓臺提供1/9匹冰箱制冷壓縮機QD60(85W 0.65A R12)、直冷式蒸發器(鋁復合板吹脹式蒸發器及下蒸發器、鋼絲式冷凝器(17檔)、冷凝風扇照明燈及門開關雙金屬片熱保護繼電器、PTC啟動器、重錘啟動器、毛細管。
2.儀表
(1)交流電壓表1只:測量范圍0~250V,精度1.5級,用于監測電源電壓。
(2)交流電流表1只:測量范圍0~3A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
(3)溫度表4只:采用PT100傳感器,三位半數顯,可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
(4)真空壓力表2只:測量范圍為-0.1~0.9MPa、-0.1~1.5MPa,可顯示系統低壓側、高壓側的壓力。
3.模擬冷藏箱體:分成冷藏和冷凍兩個,保溫效果顯著,溫度可自動控制,排除教學機不能停機的的麻煩。
4、鋁型材實訓桌子一套: 1200×600×1700mm,面板為鐵質彩色噴繪,桌子 由4040鋁材構建而成
七、 實訓內容:
1 初級技工基本技能實訓
(1) 專用工具的操作
(2) 制冷系統管件焊接
(3) 制冷系統試壓及檢漏
(4) 制冷系統抽真空及充注制冷劑
2 中級技能實訓(設計、安裝、調試及檢修)
(1) 電冰箱電氣線路器件的認識和測量
(2) 直冷式電冰箱電氣控制線路接線及系統運行
(3) 直冷式電冰箱維修實訓及故障分析
3 電冰箱故障檢修
(1) 復合門開關公共端開路
(2) 門開關開路
(3) 溫控器開路
(4) 保護繼電器開路
(5) 系統臟堵
(6) 系統冰堵
