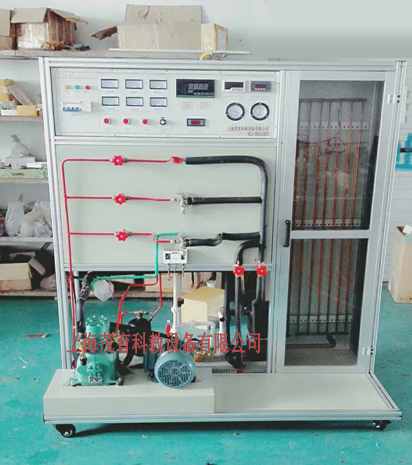

MY-508K制冷機制冷測試培訓裝置
制冷機制冷測試培訓裝置-特點:
1、本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立,以"蒸發器液體載冷劑循環法"為主要測量,以"水冷蒸發器量熱器法"作為輔助測量
2、采用1匹制冷機組,采用空氣冷冷凝器和透明的塑料蒸發器,可以觀察制冷劑由液態變?yōu)闅鈶B(tài)的現象;系統結構緊湊、布局合理,造型美觀大方,、可研究制冷劑在循環管道內的各種流動,包括在壓縮機中的回流。
3、提供三種不同的節流膨脹閥,分別是:恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置,可對比制冷劑在其中分別膨脹的效果
4、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
二、制冷機制冷測試培訓裝置-實驗?zāi)康模?/span>
加深了解制冷循環系統的組成。
1、學習測定制冷機性能的方法。
2、通過實際測定和制冷機運行以及參數計算,分析影響制冷機性能的因素。
(可測制冷量、功率和計算制冷系數,并可進行熱平衡計算)
3、測量壓縮機在空調工況實驗
4.、測量壓縮機在冷庫工況實驗
三、技術參數:
1、電壓等級AC380V
2、額定功率 3KW
3、制冷量1.2KW
4、循環水量流量3噸楊程9米
5、流量計 16-160L/h
6、制冷劑 R22
7、重量:100kg
8、外形尺寸:150cm×70cm×160cm
四、基本配置及功能:
1、控制屏
采用雙層亞光密紋噴塑結構,造型新穎?蓾M足冷水系統和直接蒸發系統的工作原理,最上層布置制冷控制溫度檢測裝置,右邊可直觀展示制冷系統結構;后部設有冰水蒸發器,正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪,便于移動和固定。、可直觀的演示一些物理概念,
2、交流控制單元
單相三線220V交流電源供電,經漏電流保護器控制總電源,動作電流30mA
3、制冷系統
(1)匹開啟式壓縮機、風冷式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸、主要配置:移動式實驗臺、制冷壓縮機、冷凝器、節流閥、蒸發器、水泵、水箱、水流量計、16路巡回檢測儀、溫度傳感器、高低壓控制器、電源開關、干燥過濾器、儲液罐、電流表、電壓表、壓力表等組成。發器、電動機
(2)電流表2只(精度0.5級)
(3)16路數顯溫度表1只(精度0.5級)
采用PT100鉑電阻作傳感器,測量范圍-50~150℃。,共測9組溫度參數,分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、
真空壓力表2只(精度2.5級)
量程為-0.1~1.5MPa和-0.1~3.5MPa,分別實時測量制冷系統低壓側壓力和高壓側壓力
4、提供三種不同的膨脹閥(恒溫式、恒壓式、毛細管式
5、控制儀表
高低壓壓力控制器1只:實時監測制冷系統低壓側壓力和高壓側壓力,當高壓高于設定值或低壓低于設定值時,控制器發出控制信號切斷壓縮機電源
五、實訓項目:
1、熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2、了解國際標準GB/T5773-2004容積式制冷壓縮機性能使用方法
3、利用蒸發器液體載冷劑循環法(主測法)求制冷壓縮機制冷量
4、利用水冷冷凝器熱平衡法(輔測法)求制冷壓縮機制冷量
5、主、輔測制冷量相對誤差的計算與分析
6、制冷機組能效比的計算與分析
六、配置表:
序號 |
名稱 |
數量 |
型號 |
1 |
開啟式壓縮機組 |
1 |
2Q-3 |
2 |
電動機 |
1 |
1KW |
3 |
恒壓膨脹閥、 |
1 |
2A |
4 |
恒溫膨脹閥 |
1 |
2A |
5 |
壓力表 |
2 |
3.5MP |
6 |
溫度控制器 |
|
DF-457 |
7 |
液視鏡 |
1 |
3/8 |
8 |
手閥 |
6 |
3/8 |
9 |
數字溫度表組 |
6 |
220V |
10 |
傳感器 |
6 |
PT100 |
11 |
風冷模塊 |
1 |
2P |
12 |
加液管 |
1 |
|
