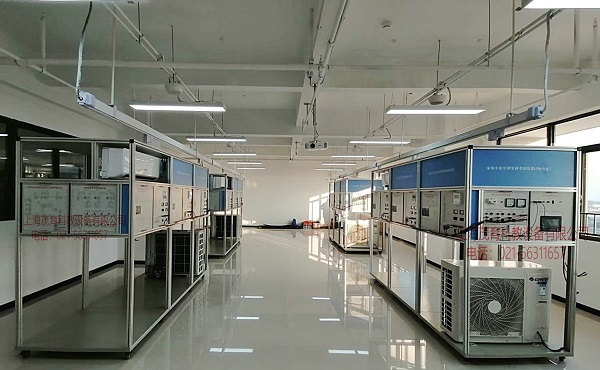

MY-512L家用中央空調實訓考核裝置
家用中央空調實訓考核裝置-是按照職業教育的教學和實訓要求研發的產品，中央空調實訓設備適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
一、實訓裝置特點:
1、采用真實的家用中央空調為實訓考核對：系統采用國內品牌一拖三機組，其特點為質量優、體積小、壓縮機，數碼容量調節電磁閥通過壓力控制壓縮機從而實現卸/負載的目的。對應不同的終端處理機其通過改變壓縮機卸/負載比率實現從10%-100%范圍內的容量無級調節。實現系統真實性，可塑性。
2、系統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
3、每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
4、系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
5、操作臺只需交流電源即可投入使用，占地面積小，節約用房、減少基建投資。
6、裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。展現了制冷循環系統結構原理以及主要部件的實際物體，其中高壓管路和低壓管路漆成紅、藍兩色，并設有視液鏡可觀察制冷劑狀態。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
7、實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
8、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：4000mm×1100mm×2100mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、家用中央空調實訓考核裝置-基本裝備：
充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。數碼一拖三機組1套：空調系統采用市場數碼機組，室內機有終端處理機組組成。天井式（嵌入式）1套、掛壁式1套、風機盤管1套組成室內終端機組處理系統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理系統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3MM的板金折彎，加有四個固定支撐腳，安裝好后可固定位置，防止移動而牽動制冷系統管路。
2、智能溫度控制系統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
3.系統流程圖：工作流程圖板，詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4、系統測量儀表3套：配備指針式真空壓力表、可測量制內機的工作壓力。
5、.溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用于測量系統工作時的關鍵點溫度，有利于實驗時對系統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成，測量整機系統的工作電流，電壓�？梢耘袛嗫照{(diào)系統的工作狀態，和制冷劑的多少。
★7、智能考核系統:采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
6.1、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
6.2、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
6.3、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
6.4、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6.5、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6.6、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
6.7、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
6.8、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
7、電源模塊：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
8、主機掛箱：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，原理電氣接線圖
9、風機盤管控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表�？蓮氖殖制魃戏治龃_定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
10、風機盤管控制電氣原理掛箱: 495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.
11、掛壁式控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
12、掛壁式控制電氣原理掛箱: 495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.以及掛壁式空調與別的機組的區別。
13、天井式控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表�？蓮氖殖制魃戏治龃_定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
14、天井式控制電氣原理掛箱: 495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.以及天井式空調與別的機組的區別。
四、實訓項目：
初級工
1、室外機組電氣控制原理基礎知識
2、室內機組電氣控制原理基礎知識（三個內機）
3、嵌入式室內機安裝和認識
4、天進機安裝和認識
5、壁掛機/單面出風安裝和認識
6、家用中央空調熱泵原理分析，和管道布置
7、家用中央空調制冷原理分析，和管道布置
8、中央空調制冷/熱泵工況操作
9、家用中央空調機的安裝和維修
中級工
1、了解數碼節能控制技術
2、電子膨脹閥的控制
3、維修軟件的使用
4、系統故障模擬設置
5、電腦主機和室內機的通信
6、空調故障代碼顯示
7、高壓保護故障處理和代碼顯示
8、外傳感器故障高壓保護故障處理和代碼顯示
9、低壓保護故障處理和代碼顯示
10、主通信故障處理和代碼顯示
11、外機管道保護故障處理和代碼顯示
12、四通閥故障
五、產品配置如下：
|
名稱 |
單位 |
數量 |
規格 |
|
鋁合金支架 |
套 |
3 |
|
|
網孔板 |
套 |
4 |
1.5MM |
|
主機外機 |
套 |
1 |
選配 |
|
壁掛機/掛箱電氣模塊 |
套 |
1 |
鋁合金材質 |
|
壁掛機/掛箱原理模塊 |
套 |
1 |
鋁合金材質 |
|
天井機掛箱電氣模塊 |
套 |
1 |
鋁合金材質 |
|
天井機掛箱原理模塊 |
套 |
1 |
鋁合金材質 |
|
風管機掛箱電氣模塊 |
套 |
1 |
鋁合金材質 |
|
風管機掛箱原理模塊 |
套 |
1 |
鋁合金材質 |
|
主機掛箱電氣模塊 |
套 |
1 |
鋁合金材質 |
|
主機掛箱電氣模塊 |
套 |
2 |
鋁合金材質 |
|
考核系統掛箱原理模塊 |
套 |
1 |
鋁合金材質 |
|
制冷系統分流器 |
套 |
4 |
|
|
智能溫度控制系統 |
套 |
2 |
|
|
遙控器 |
套 |
1 |
|
|
3.5壓力表 |
套 |
6 |
|
|
電流表 |
套 |
1 |
|
|
回氣溫度顯示器 |
套 |
3 |
|
|
進氣溫度顯示器 |
套 |
3 |
|
|
風管機 |
套 |
1 |
原裝 |
|
天進機 |
套 |
1 |
原裝 |
|
壁掛機 |
套 |
1 |
原裝 |
|
3/8連接銅管（可拆） |
套 |
1 |
|
|
1/4連接銅管（可拆） |
套 |
1 |
|
|
真空泵 |
套 |
1 |
|
|
加液管 |
套 |
1 |
|
|
雙表修理閥 |
套 |
1 |
|
|
扳手300MM |
把 |
2 |
|
|
410專用 |
套 |
1 |
|
友情提示：
1、設備驗收：各采購單位收貨時請檢查家用中央空調實訓考核裝置的貨品外觀，核實的家用中央空調實訓考核裝置及配件，拒收處于受損狀態的家用中央空調實訓考核裝置；
2、設備質保：茂育將為各采購單位提供家用中央空調實訓考核裝置說明書內的質保條件和質保期，在質保范圍內提供對家用中央空調實訓考核裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е录矣弥醒肟照{(diào)實訓考核裝置的選型錯誤或購買家用中央空調實訓考核裝置數量錯誤，造成家用中央空調實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對的家用中央空調實訓考核裝置發貨期為參考值，如您需要了解家用中央空調實訓考核裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對家用中央空調實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關家用中央空調實訓考核裝置的技術咨詢。
