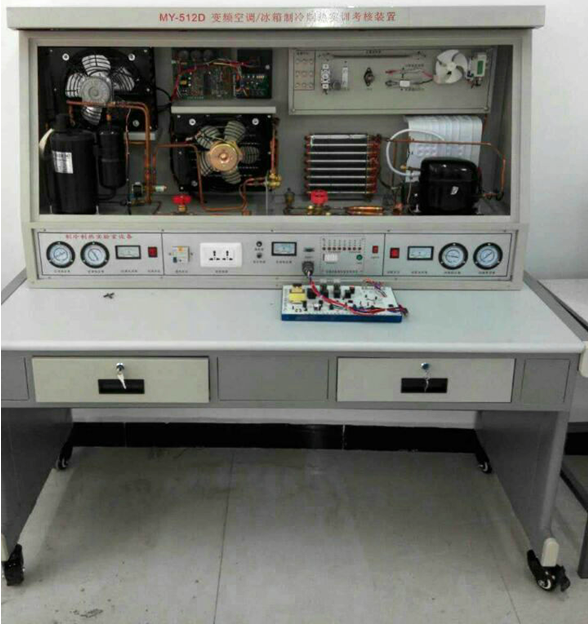

MY-512D變頻空調冰箱制冷制熱實驗設備

變頻空調冰箱制冷制熱實驗設備-是按照職業教育的教學和實訓要求研發的產品。適合高職院校,職業學校的制冷技術、家用制冷設備原理與維修,冷庫與冷藏技術、制冷設備維修工等教學實訓裝置。培養掌握空調與制冷技術相關專業理論知識和專業實踐技能,從事空調、制冷設備、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、設備特點:
1、系統集模擬空調、模擬冰箱與一體,采用真實的制冷機組,滿足實際的教學要求。
2、該裝置配置了2套系統,空調系統和冰箱系統,同時可滿足對冰箱空調的實訓操作考核的要求。
3、整體實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體,系統真實完整,結構清晰、緊湊,與實際空調、冰箱制冷系統、電氣系統一致。
4、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理、可清晰的看到制冷循環系統結構和主要部件的實物,系統還配有交流電壓表、交流電流表、溫度表、真空壓力表等。管路中還設有視液鏡可觀察制冷劑狀態,高壓管路為紅色部分,低壓管路為藍色部分。
5、可模擬故障設置,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行排故等。
三、技術參數:
1、輸入電源:AC220V±10﹪  50HZ
2、裝置容量〈1.2KVA
3、外形尺寸:1500MM*750MM*1700MM
4、制冷劑類型:空調 R22、 冰箱R600a
5、安全保護:具有漏電壓、漏電流保護裝置,符合國家安全標準。
四、基本組成:本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
(一)MY-01電源、儀表控制屏:
控制屏為鐵質雙層亞光噴塑結構,鋁質面板,為實訓提供交流電源、各種測試儀表及實訓器件等,具體功能如下:
1、交流電源控制單元:?jiǎn)蜗嗳制220V交流電源供電,交流電壓表2只,測量范圍0~250V,用于監測電網電壓,交流電流表2只,測量范圍分別為0~5A,0~10A,用于觀測系統啟動電流及監測系統正常工作電流,漏電保護器控制屏總電源,控制屏的供電由鑰匙開關控制。
2、制冷系統壓力檢測單元:提供4只真空壓力表,測量范圍分別為-0.1~0.9MPa、-0.1~1.5Mpa、-0.1~3.5Mpa,用于測量空調、冰箱系統的高、低壓側壓力
3、溫度檢測單元:提供三位半數字溫度表2只,用波段開關切換,顯示不同點的溫度變化情況
4、電流型漏電保護裝置1套:對地漏電電流超過一定值,即跳閘切斷電源;設有熱保護器件,對壓縮機進行過熱、過載保護
(二)MY-02實訓桌:
    實訓桌為鐵質雙層亞光噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造形美觀大方;設有兩個大抽屜,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定,有利于實訓室的布局。
(三)實訓箱
1、故障箱:
    提供模擬空調與模擬冰箱故障箱各1個,提供常見的故障設置點,用來模擬系統的故障;設置類型有:電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。
五、實訓項目:
初級技工基本技能實訓
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接
3、制冷系統的檢漏
4、制冷系統的抽真空與充注制冷劑
中級技能實訓(設計、安裝、調試及檢修)
5、變頻空調系統調試
6、直冷式電冰箱系統調試
7、間冷式電冰箱系統調試
8、冰箱制冷系統故障
9、變頻空調制冷系統故障
10、電冰箱檢測與故障分析
11、變頻空調檢測與故障分析
六、實訓設備詳細配置表:
序號 設備名稱 數量
1 變頻制冷壓縮機 1臺
2 1/9匹電冰箱制冷壓縮機 1套
3 熱泵分體式模擬空調制冷系統機組 1套
4 變頻空調控制電路系統(室內控制電路板、室外控制電路板、功率驅動器、遙控器等) 1套
5 鋼絲式冷凝器(1檔) 1套
6 直冷式模擬電冰箱制冷系統 1套
7 間冷式模擬電冰箱制冷系統 1套
8 直冷式電冰箱制冷系統 1套
9 間冷式電冰箱制冷系統 1套
10 總電源開關(漏電斷路器) 1只
11 系統電壓表(0~250V)、電流表(0~10A) 2套
12 真空壓力表 4只
