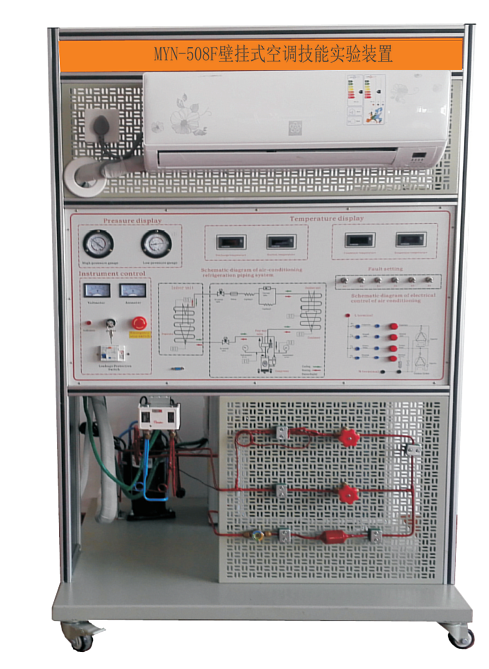

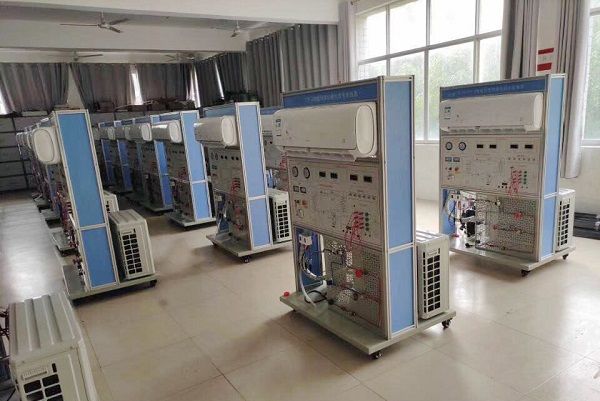

MYN-508F壁掛式空調技能實驗裝置
MYN-508D壁掛式空調技能實驗裝置-采用真實空調為實訓對象,可使學員能夠真正地學到相應的技術技能,通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力,適用于制冷原理及應用、制冷空調技術、制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體,布局合理、造型美觀大方。
二、實驗裝置特點:
1、整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2、裝置直觀展示了空調的系統結構和工作原理,便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈,使整個空調系統的實時工作狀態一目了然;前面板中間印有電氣控制系統原理圖,并設有相應測試點。
3、后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體,相應部件均有名稱標識;并設有視液鏡,可觀察制冷劑狀態
4、本實訓裝置設有故障模擬功能,提供室外執行部件的接線區域,開設應用性的實訓項目,有較強的實訓性。有利于學生將理論應用于實際,并培養學生實際操作動手能力;有利于開展技能鑒定、考核工作
5、設有電流型漏電保護裝置;并有熱保護器件,對壓縮機進行過熱、過載保護;實訓強電連接導線及插座采用手槍插式全封閉結構,使用方便、可靠、防觸電
6、制冷系統上設置用手動節流閥,和自動節流裝置,可模擬不同環境下的制冷模式,和故障設定
7、實驗后部有一張噴繪的制冷系統原理圖,結構為鐵質板金,尺寸1000*300MM
8、提供軟件可監控電壓,電流,頻率,功率,功率因數,壓力,流量等的,可實時顯示在PC上,并可打印。
9、空調的主要電氣可手動連接,具有很好的動手性,連接線采用專用的D4連接線。
三、技術參數:
1、工作電源:AC220V 50Hz±5%
2、外形尺寸:1100×800×1800mm
3、整機功耗:1100W
4、適用電壓范圍:160V~253V
5、最大遙控距離8m,角度90度。
6、噪聲:內機37-44dB,外機是55-65dB。
7、環境溫度:-5℃—40℃
8、相對濕度:≤85%(25℃)
四、基本裝備:
1、電源、儀表控制屏
控制屏為鋁合金結構,鋁質面板,為實訓提供交流電源、各種測試儀表及實訓器件等,具體功能如下:
2、交流電源控制單元:單相三線制220V交流電源供電,交流電壓表1只 測量范圍0~250V,用于監測電網電壓,交流電流表1只,測量范圍分別為0~10A,用于觀測系統啟動電流及監測系統正常工作電流,漏電保護器控制控制屏總電源,控制屏的供電由鑰匙開關控制
3、制冷系統壓力檢測單元:提供2只真空壓力表,測量范圍分別為-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于測量空調.
4、溫度檢測單元:提供三位半數字溫度表4只,壓縮機排氣溫度、回氣溫度、冷凝器溫度、蒸發器溫度,顯示不同點的溫度變化情況,直觀分析空調的故障現象。
5、電流型漏電保護裝置1套:對地漏電電流超過一定值,即跳閘切斷電源;設有熱保護器件,對壓縮機進行過熱、過載保護。
6、壓力傳感器4-20MMA,二只,一只高壓傳感器,一只低壓傳感器,學習現代空調系統的壓力變送器的應用。
7、壓力控制器:在實驗工況中,高壓壓力過高時保護。低壓壓力過低時保護壓縮機,
8、實訓臺:實訓桌為鋁合金雙層亞光密紋噴塑結構,、防水、耐磨高密度板,結構堅固,造形美觀大方;,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定,有利于實訓室的布局。
9、故障:提供模擬空調與模擬多個故障打接線點,提供常見的空調電氣節電路連接,用來模擬系統的故障;設置類型有:電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路
11、★在蒸發器不同壓力下,實現壓縮機在不同制冷量的測試,具有壓縮機過冷/過熱自動調節
11、★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法,操作調節方式,技術參數調整.
11、.動畫模式:觸摸屏或軟件連接模式下:各自己顯示執泵或者制冷工作流程狀態,
12、 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度,可根據溫度實時調節機組過冷度。過熱度。
五、實訓項目:
1、技工基本技能實訓
2、專用工具的基本操作
3、系統管件焊接
4、系統的檢漏
5、制冷系統的抽真空與充注制冷劑實訓
6、技能實訓設計、安裝、調試及檢修
7、室外風機不轉,空調壓力升高,壓力保護動作,整機保護實訓
8、空調器四通閥故障與分析,不能工作在熱泵狀態,
9、制冷劑少,測與故障分析與排除
10、毛細管子堵塞的故障現象
10、電器元件的測量及系統運行
11、空調的安裝,
12、空調移機回收實訓
13、空調內風機故障,空調報警的故障碼排除
六、配置表:
序號 |
名稱 |
名稱 |
數量 |
1 |
壓縮機1P |
|
1套 |
2 |
液視鏡 |
|
1套 |
3 |
冷凝器 |
|
1套 |
4 |
蒸發器 |
|
1套 |
5 |
風機 |
|
1套 |
6 |
高壓表 |
面板 |
1套 |
7 |
低壓表 |
面板 |
1套 |
8 |
風機 |
|
1套 |
9 |
手動膨脹閥 |
|
1套 |
10 |
過濾器 |
3/8 |
1套 |
11 |
毛細管, |
|
1套 |
12 |
溫度表 |
I900 |
1套 |
13 |
多功能軟件 |
|
1套 |
14 |
壓力傳感器 |
3PM-4-20MA |
2套 |
15 |
高低壓控制器 |
|
1套 |
16 |
實驗指導書 |
|
1本 |
