MYKT-01B可變流量制冷壓縮機性能測試實訓裝置

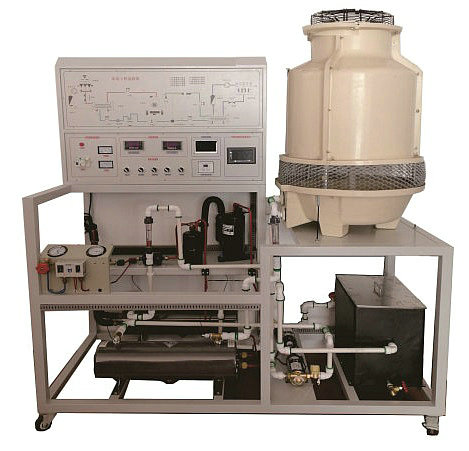

(參考圖）

一、產品概述：
可變流量制冷壓縮機性能測試實訓裝置采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
流量可自動：改變了機械式節流裝置在實驗過程中難以調節和損壞,可在不同蒸發環境下，采取實驗數據。如：過熱，過冷等。
二、裝置特點：
1.本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量
2.采用1匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，系統結構緊湊、布局合理，造型美觀大方
3.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
4、制冷量控制器
1）★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
2）★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
3）★外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。
4）動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，
5）動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
6）雙向流量控制模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。
三、技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、制冷劑：R22
5、制冷量：1.3kW
6、重量：100kg
7、外形尺寸：170cm×70cm×222cm
四、基本配置及功能：
1、控制屏
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2、交流控制單元
單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3、制冷系統
1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器
1）304不銹鋼殼管式結構：功率2200W，進水 DN15，出水DN15。（帶保溫）
2）蒸發凝器：304不銹鋼殼管式結構：功率2200W，進水 DN15，出水DN15（帶保溫）。
4、循環水系統
水泵2只：主要技術參數為額定功率：95W ，額定揚程：6m ，額定流量：1.08立方米/小時
5、水箱1只：
采用不銹鋼材料制成，分別為冷凝器循環水箱和蒸發器循環水箱
*6、熱平衡控制器
智能控制器1只（功率2000W），輸出功率可通過歐姆龍原廠調節器進行調節，用于加熱蒸發器循環水溫度，3位字顯示。數字自動保存，上電自動啟動上次實驗時的調節數值，，調壓器帶波峰電壓吸收電路有效保護控制功率因數。保持功率穩定。歐姆龍原廠輕觸開
7、測量儀表：
功率表2只（精度0.5級），分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據
*8、數據采集模塊顯示屏
智能系統由多個模塊搭配組成，可根據功能要求，通過連接線自由組合。模塊1：溫度測量功能、模塊2：故障設定模塊功能、模塊3：溫度、溫度控制模塊：模塊4：加熱/濕度溫度控制
1）溫/濕度模塊，通過標準通信協議與5寸觸摸屏顯示屏通信，上可測量12路溫度、12溫度過通過在線名稱修改。
2）溫度測量儀表功能：通過10K傳感器，可在線可測量12路溫度。分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度
3）濕度度測量儀表功能：通過變換濕度傳感器，可測量12路空間中濕度功能。
9、真空壓力表2只：
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力
10、流量計2只（精度0.5級）：
采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量
11、控制儀表
高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
★12、嵌入式觸摸屏主機：
系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2）上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3）曲線顯示：可顯示溫度實時曲線
4）具有上位機調節和手動調節功能
5）可自行制冷系統制冷劑流量設定最小開度。
6）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7）開度實時顯示：控制對象為最大5000開度設定。
8）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9）可自動制冷系統中冷媒，如：R134AR22R410A等其它冷媒。
10）手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
11）顯示界面上29路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
12）4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14）過冷/熱度控制范圍：2-15攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
15）手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16）手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
六、實訓項目：
1、熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2、了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法
3、利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量
4、利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量
5、主.輔測制冷量相對誤差的計算與分析
6、制冷機組能效比的計算與分析
實驗?zāi)康模?/strong>
7、學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算、組件效率的計算。
8、學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
七、設備配置表：

序號

名稱

型號

單位

數量

1

壓縮機

1P/220V

個

1

2

啟動器

45UF

個

1

3

高壓表

3.5MP

個

1

4

低壓表

1.5MP

個

1

5

視液器

3/8

個

1

6

儲液器

1.5P/3/8

個

1

7

過濾器

3/8

個

1

8

手閥

3/8

個

2

9

壓力控制器

套

1

10

膨脹閥

2MM

個

1

11

加液閥

自動式

個

1

12

蒸發器

1P干式，不銹鋼

套

1

13

冷凝器

1P干式，不銹鋼

套

1

14

過冷器

冷凝器自帶

套

1

15

水箱

不銹鋼400*300*350MM

個

1

16

架子

1700*700*100MM

套

1

17

有機玻璃

400*300*350MM

塊

1

18

水泵

不銹鋼1.5T/H

個

2

19

流量計

浮子1.5T/H

個

2

20

冷卻塔

玻璃鋼1.5T/H

個

1

21

冷卻風機

1850風量220V

個

1

22

多功能表

可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率

個

2

23

互感器

與多功能表配套

個

2

24

熱平衡控制器

220V/2000W

個

1

25

干燒加熱管

不銹鋼1500W220V 長300MM

根

1

26

溫度表

HW6009I

個

1

27

傳感器

3000MM*4MM

根

11

28

傳感器盲管

6MM*50NN

個

4

29

手閥

DN15

只

2

30

水龍頭

DN15

只

1

31

嵌入式觸摸屏主機

3.5寸

套

1

32

數據采集模塊顯示屏

3.5寸

套

1

友情提示：
1、設備驗收：各采購單位收貨時請檢查可變流量制冷壓縮機性能測試實訓裝置的貨品外觀，核實可變流量制冷壓縮機性能測試實訓裝置的數量及配件，拒收處于受損狀態的可變流量制冷壓縮機性能測試實訓裝置；

2、設備質保：茂育將為各采購單位提供可變流量制冷壓縮機性能測試實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對可變流量制冷壓縮機性能測試實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌目勺兞髁恐评鋲嚎s機性能測試實訓裝置選型錯誤或購買本裝置數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：可變流量制冷壓縮機性能測試實訓裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對可變流量制冷壓縮機性能測試實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關可變流量制冷壓縮機性能測試實訓裝置的技術咨詢。

找不到想找的產品?請點擊產品導航頁

上一篇：變風量中央空調系統實訓裝置

下一篇：中央空調自控系統綜合實驗裝置
