MYQJP-35東風天錦內燃機解剖模型
一、東風天錦內燃機解剖模型-產品簡介:

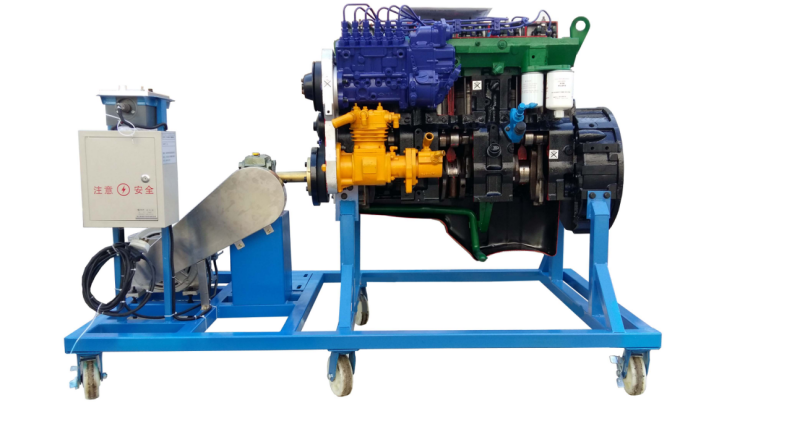

該設備采用翻新東風天錦康明斯發動機總成進行剖面處理,各部件齊全,剖面位置合理,能全面展示發動機內外部結構和部件的運動情況,適用于發動機原理和機械機構的教學。
二、功能特點
1、采用原廠發動機實物總成進行機構切剖,充分展示發動機機構部分的內外結構。
2、對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3、由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉,真實演示發動機內部機械部件的運動過程。
4、移動臺架采用了高強度的鋼結構焊接,表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置,可移動式,方便教學。
5、解剖部位:
缸體(活塞與曲軸運行外可觀察);
氣門室蓋(凸輪軸運行外可觀察);
氣缸蓋(進排氣門運行外可觀察);
進排氣歧管與濾清器;
發電機與水泵;
正時機構(正時機構運行外可觀察);
三、技術規格
1、外形尺寸:1500×700×1200mm(長×寬×高)
2、動力電源:380
3、齒輪減速電機:
4、額定電壓:380
5、額定功率:1500W
6、額定轉速:0-15轉/分
7、工作溫度:-40℃~+50℃
8、顏色:7032
9、鋼管:60*60*3mm
10、移動腳輪:200*80mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
解剖發動機總成 |
|
套 |
1 |
2 |
齒輪減速電機 |
380V 1500W |
臺 |
1 |
3 |
漏電保護開關 |
|
個 |
1 |
4 |
移動臺架(帶自鎖腳輪裝置) |
1500×700×1200mm(長×寬×高) |
臺 |
1 |
