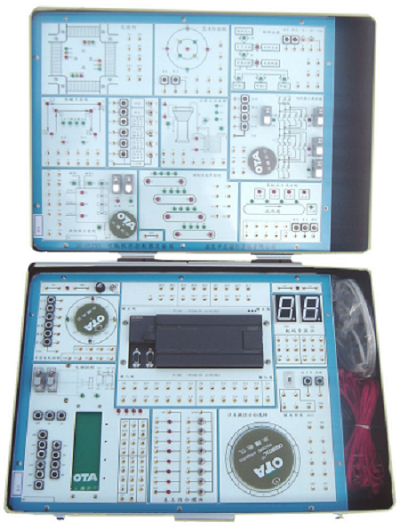

MY-235BPLC可編程控制器實驗箱

PLC可編程控制器實驗箱-特點:
1、PLC主機采用三菱FX3GA-40MR-CM可編程控制器，功能上完全滿足目前高等院校的PC教學要求。
2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)�塊。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)�塊都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗?zāi)�塊。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲�。�
（2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
6、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
7、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
二、技術性能:
 1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
 2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
 3、主機：三菱FX3GA-40MR-CM輸入24點、輸出 16點;
 4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容:
 可完成六類指令實驗:
 第一類 基本指令實驗
 第二類 定時器及計數器指令實驗
 第三類 移位寄存器指令實驗
 第四類 置位/復位及脈沖指令實驗
 第五類 跳轉指令實驗
 第六類 常用功能指令實驗
可完成十三個模塊控制實驗項目：
 1、交通信號燈的自動控制
 2、機械手的自動控制
 3、加工中心刀庫捷徑方向選擇控制 [轉盤的轉動由步進電機控制（步進電機由單片機控制），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
 4、驅動步進電機的控制
 5、舞臺藝術燈飾的控制
 6、四層電梯的控制（有實物電機控制，可以動態觀察電梯的運行過程）
 7、LED數碼管顯示控制實驗
 8、交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
 9、液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
10、水塔水位俱自動控制
11、四級傳送帶的模擬運行
12、郵件分揀系統的模擬運行
13、裝配流水線控制：
 實驗箱配合指導書可撐握下列指令的應用,清單如下：
 基本指令：
1、取指令；2、取反指令；3、與指令；4、與非指令；5、或指令；6、或非指令；7、輸出指令；8、求反輸出指令；9、電路塊與指令；10、電路塊或指令；11、定時器指令；12、計數器指令；
功能指令:
 1、空操作指令；2、結束指令；3、互鎖指令；4、互鎖清除指令；5、跳轉指；6、跳轉結束指令；7、鎖存指令；8、前沿微分指令；9、后沿微分指令；10、逐位移位指令；11、通道移位指令；12、高速定時器指令；13、可逆計數器指令；14、通道數據比較指令；15、數據傳送指令；16、數據求反傳送指令；17、置位進位位指令；18、復位進位位指令；19、加法指令；20、減法指令；21、乘法指令；22、除法指令；23、十進制數轉換為二進制數指令；24、 二進制數轉換為十進制數指令；25、譯碼指令；26、編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導書,連接線,下載電纜等附件,免費提供軟件及實驗程序。
四、配置指南：

序號	名  稱	型號	類型	備注
1	PLC實驗箱（三菱FX3G-40MR-CM)	MY-235B	必配
2	三菱PLC編程電纜	SC-09	必配
3	導線	KT2ABD53	必配	若干
下面用戶自配：
4	三菱RS485通信模塊	FX2N-485-BD	選配	485工控組網用	（可以代購）
5	接口轉換器	232/485	選配	485工控組網用，教師機用，每批次一個	（可以代購）
6	電話線	4芯	選配	4852控組網現場布線用，每臺10米	（可以代購）
7	儀器配置：PC機（可以代購）

---
