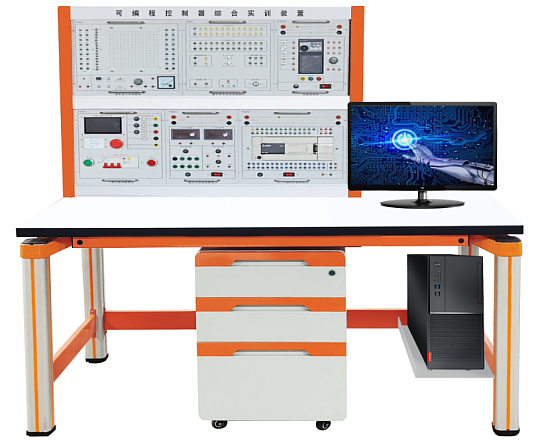

PLC變頻器觸摸屏綜合實驗裝置-是根據職業教育課程改革和教材建設規劃要求及教學和實訓要求研發。實驗內容包括有PLC編程方法、指令系統、模擬量控制、聯網通信等實訓掛箱等實物與于一體,綜合性強、功能齊全。符合大專院校機電一體化、電氣自動化、自動控制、工業自動化、應用電子、計算機應用及其他相關專業的《PLC可編程控制器技術開發與應用實踐》《變頻器遠離及其應用》《觸摸屏原理及其應用》等課程的教學要求?赏瓿蒔LC編程控制器及變頻控制技術課程的相關教學實訓,是大中院校及中職理想的實驗設備。
二、技術性能:
1、輸入電壓:三相五線制 380 V(1±10%)50 Hz;
2、工作環境:環境溫度為:-5℃~+40℃;
3、裝置容量:<1KVA;
4、安全保護:漏電動作電流≤30mA 過流保護、熔斷器保護;
5、外形尺寸:1650mm×660mm×1740mm
三、基本配置及功能:實訓裝置由實訓桌、實訓掛箱、實訓器材等組成。
1、實訓桌:
(1)實訓桌主體結構采用鋁合金刻模而成。
(2)存貯柜:放置工具及電腦主機。尺寸為:350mm×490mm×700mm。左右各1個。桌面:為防火、防水、耐磨高密度板,造型美觀大方,堅固耐用,前部厚度為50mm。防塵裝置及標題架:標題架由鋁合金、裝置型號、廠址、服務電話組成,可自由拆卸,尺寸為1230mm×140mm×80mm;實驗臺在使用時,防塵裝置可卷到標題架內,實驗臺未在使用時,防塵裝置可把實驗?zāi)K全部保護。
2、功能模塊:
(1)功能模塊可脫離實驗臺單獨作為一個實驗儀器使用,方便老師移動到教學地點,給學生最直觀的感覺。
(2)三相電源實驗儀器:外部以采用3mm鋁合金長方體為主體結構,尺寸為:300mm×160mm×165mm,三相380V輸出、交直流220V輸出,帶漏電保護,每相帶有保險裝置,均有指示燈指示,設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等。可脫離實驗裝置單獨做為一個實驗儀器使用。
(3)混合電壓輸出實驗儀器:外部以采用3mm鋁合金長方體為主體結構,大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種,24V直流穩壓可調輸出,指針電表指示,設有正負極提示LED,防止電源極性接反;0~240V交流輸出,又可作雙9V、雙12V、雙18V輸出?擅撾x實驗臺單獨作為一個實驗儀器使用.
(4) 恒流源實驗儀器:外部以采用3mm鋁合金長方體為主體結構,大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種。0-20mA-500mA。分5檔,數顯電表顯示。含單次脈沖,開關電源正負12V正負5V,后背為六孔220V插座?擅撾x實驗臺單獨作為一個實驗儀器。
(5)市電插座輸出:外部以采用3mm鋁合金長方體為主體結構,大小為300mm×160mm×165mm。六孔220V插座。獨立開關控制?擅撾x實驗臺單獨作為一個實驗儀器。
(6)以上實驗儀器可自由拼接成一個實驗儀器,要求高度寬度一致,整體排成一字,可提供電源的升級換代
3、實驗?zāi)K:
(1)PLC主機模塊:外部以采用3mm鋁合金長方體為主體結構,大小為300mm×300mm×110mm。采用FX1N-40MR,輸入輸出接口引至面板,電源獨立開關控制。接口采用四種不同顏色。采用獨立模塊,帶有獨立編號.
(2)變頻器主機模塊:外部以采用3mm鋁合金長方體為主體結構,大小為300mm×300mm×110mm。采用三菱FR-D720系列0.4K,輸入輸出接口引至面板,帶1K電位器5組開關。接口采用四種不同顏色。采用獨立模塊,帶有獨立編號.
(3)觸摸屏主機模塊:外部以采用3mm鋁合金長方體為主體結構,大小為300mm×300mm×110mm。采用TPC7062K系列,輸入輸出接口引至面板,電源獨立開關控制。接口采用多種不同顏色。采用獨立模塊,帶有獨立編號。
(4)指令編程模塊:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×110mm。有5個大指示燈的紅色黃色綠色白色各不少于3個,按鈕不少于8個開關不8個輸入輸出借口全部引至面板,接口采用四種不同顏色。采用獨立模塊,帶有獨立編號。
(5)電動機的自動控制:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(6)四節傳送帶的控制:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(7)五相步進電機控制:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(8)多層電梯的控制:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(輸入輸出接口不少于20個)
(9)十字路口交通燈:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(輸入輸出接口不少于12個)
(10)天塔之光的控制:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(輸入輸出接口不少于14個)
(11)水塔自動供水:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(輸入輸出接口不少于10個)
(12)液體混合控制:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(輸入輸出接口不少于14個)
(13)機械手控制:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(輸入輸出接口不少于15個)
(14)運料小車:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,面板顏色為彩色,至少3種顏色以上,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。(輸入輸出接口不少于19個)
(15)LED數碼顯示:外部以采用3mm鋁合金長方體為主體結構,大小為150mm×300mm×100mm,接口插座采用四種不同顏色。采用獨立模塊,帶有獨立編號。
四、實驗裝置實訓器件:
(1)提供PLC變頻器觸摸屏實驗說明書1份;
(2)提供實訓導線1套;
(3)提供三相帶離心開關電機1臺
(4)軟件
(5)提供三菱編程軟件GX 編程環境和FXGPWIN_C及觸摸屏組態軟件。
(6)提供仿真軟件。
(7)提供三菱PLC學習軟件FX-TRN-BEG-C。
(8)提供程序示例。
(9)提供組態工控軟件。組成1:N工控局域網。
(10)提供組態源代碼。
(11)提供PLC學習課件PPT。
五、實驗項目:
(1)、PLC實驗項目
2、基本指令的編程模塊
3、四節傳送帶模塊
4、電動機的自動控制模塊
5、步進電機的PLC控制模塊
6、多層電梯控制模塊
7、十字路口交通燈的PLC控制模塊
8、天塔之光的實驗掛箱模塊
9、水塔自動供水的PLC控制模塊
10、液體混合裝置的實驗?zāi)K
11、運料小車控制模擬模塊
12、數碼顯示控制實驗
13、機械手
(2)、變頻器實驗項目:
1、變頻器的認識實驗
2、變頻器的參數設定與操作
3、變頻器的面板控制
4、變頻器的電位器控制
5、變頻器的電壓控制
6、變頻器的電流控制
7、變頻器的多段速度控制電動機
8、變頻器狀態信號顯示與采集
9、三相異步電動機的開環調速實驗
(3)PLC和變頻器實驗項目
1、基于PLC的變頻器的正反轉實驗
2、基于PLC的變頻器的多段調速實驗
3、基于PLC通信控制正反轉
4、基于PLC通信讀取變頻器電壓電流頻率
5、基于PLC通信控制變頻器加速減速正反轉停止及同時讀取電壓電流頻率
6、基于PLC通信控制變頻器正反轉設置頻率及讀取運行頻率
(4)觸摸屏實驗項目
1、觸摸屏的認知及組態環境的安裝
2、觸摸屏和PLC的簡單通信實驗
3、基于觸摸屏的
4、PLC變頻器觸摸屏通信實驗
5、基于觸摸屏控制PLC的變頻器的正反轉實驗
6、基于觸摸屏控制PLC的變頻器的多段調速實驗
7、基于觸摸屏控制PLC通信控制正反轉
8、基于觸摸屏控制PLC通信讀取變頻器電壓電流頻率
9、基于觸摸屏控制PLC通信控制變頻器加速減速正反轉停止及同時讀取電壓電流頻率
10基于觸摸屏控制PLC通信控制變頻器正反轉設置頻率及讀取運行頻率
六、PLC變頻器綜合實訓裝置配置清單:
序號 | 配置 | 名稱 | 規格/型號 | 數量 |
1 |
實 驗 桌 |
主體框架 | 鋁合金 | 1套 |
2 | 儲藏柜 | 木質 | 2只 | |
3 | 桌面 | 1套 | ||
4 | 標題架及防塵簾幕 | 1套 | ||
5 |
功 能 模 塊 |
三相電源實驗儀器 | T01 | 1只 |
6 | 混合電壓實驗儀器 | T08 | 1只 | |
7 | 恒流源實驗儀器 | T29 | 1只 | |
8 | 市電插座輸出 | T22 | 1只 | |
9 |
實 驗 掛 箱 |
PLC主機掛箱 | G222 | 1只 |
10 | 變頻器主機掛箱 | G282 | 1只 | |
11 | 觸摸屏主機掛箱 | G283 | 1只 | |
12 | 基本指令掛箱 | G227 | 1只 | |
13 | 四節傳送帶 | G228 | 1只 | |
14 | 電動機控制 | G229 | 1只 | |
15 | 步進電機控制 | G230 | 1只 | |
16 | 電梯控制系統 | G231 | 1只 | |
17 | 十字路口交通燈 | G232 | 1只 | |
18 | 天塔之光 | G233 | 1只 | |
19 | 水塔自動供水 | G234 | 1只 | |
20 | 液體混合裝置 | G235 | 1只 | |
21 | 機械手模塊 | G236 | 1只 | |
22 | 運料小車 | G237 | 1只 | |
24 | 軋鋼機 | G238 | 1只 | |
25 | 數碼顯示 | G275 | 1只 | |
26 | 實訓器件 | 實驗指導書及導線 | MY-24C | 1套 |
27 | 三相電機 | MY-24C | 1套 | |
26 | 光盤 | 軟件 | MYN-101 | 1個 |
