MY-QY 起亞K5自動變速器實訓臺
一、起亞K5自動變速器實訓臺-功能簡介:

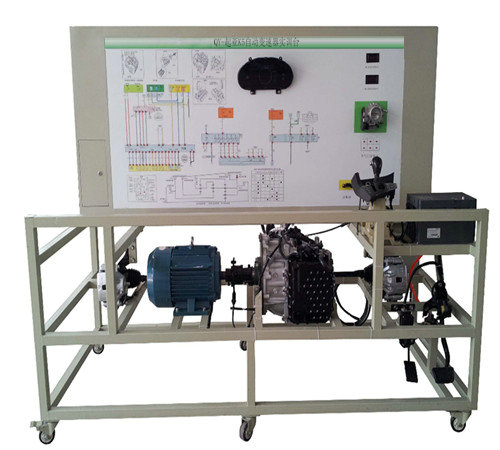

該實訓臺采用起亞K5自動變速器總成為基礎,可調速三相異步電動機做動力源,對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示電控自動變速器組成結構和工作過程。適用于各類型學校對自動變速器理論和維修實訓的教學需要。
二、實訓臺功能特點:
1、真實可運行的電控自動變速器、由可調速三相異步電動機驅動,可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作,充分展示自動變速器的組成結構和工作過程。
2、電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值,實現用電子熱過載繼電器來防止電機過載,為了防止機械設備起動/停止期間的沖擊,可通過變頻器設定進行加速/減速。
4、實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的UV平板噴繪彩色電路圖;學員可直觀對照電路圖和實物,認識和分析自動變速器控制系統的工作原理。
5、實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
6、實訓臺面板上安裝有汽車儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。
7、實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
8、實訓臺面板上安裝有自動變速器各電磁閥指示燈,實時顯示各電磁閥的工作狀態。
9、實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置
10、設備面板柜:1.5mm冷板沖壓成形,背面設置維修門;底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、技術規格:
1、外形尺寸:1600×900×1700mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、輸入電源;交流220V±10% 50Hz
4、工作電源;直流12V
5、三相異步電動機:
電 壓:AC 380V/660V
電 流:8.2A/4.7A
功 率:4KW/5.5kw
轉 速:2880r/min
6、變頻器:
功 率:5.5KW/7.5KW
輸 入:AC 3PH 380V±15%
輸 出:9A/13A AC3PH 0~380V 0~400Hz
工作溫度:-40℃~+50℃
7、顏色:7032
8、鋼管:40*40*3mm
9、移動腳輪:100*50mm
10、面板柜:1.5mm冷板沖壓成形,背面設置維修門;
四、基本配置(每臺):
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
2 |
組合儀表 |
|
套 |
1 |
3 |
發動機自動變速器控制電腦(ECU) |
|
臺 |
1 |
4 |
診斷座 |
|
個 |
1 |
5 |
點火開關 |
|
個 |
1 |
6 |
壓力表 |
0-25kg/cm2 |
個 |
1 |
7 |
自動變速器總成 |
|
套 |
1 |
8 |
節氣門總成 |
|
套 |
1 |
9 |
曲軸傳感器及信號盤 |
|
套 |
1 |
10 |
變速器檔桿總成 |
|
套 |
1 |
11 |
變速器油散熱裝置 |
|
套 |
1 |
12 |
三相異步電動機 |
5.5KW 380V |
臺 |
1 |
13 |
變頻器 |
7.5KW 380V |
臺 |
1 |
14 |
剎車機構裝置 |
|
套 |
1 |
15 |
移動臺架(帶自鎖腳輪裝置) |
1600×900×1700mm(長×寬×高) |
臺 |
1 |
16 |
故障模擬與故障排除裝置 |
|
套 |
1 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查起亞K5自動變速器實訓臺的貨品外觀,核實起亞K5自動變速器實訓臺的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供起亞K5自動變速器實訓臺使用說明書和質保期,在質保范圍內提供對起亞K5自動變速器實訓臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌钠饋咾5自動變速器實訓臺選型錯誤或設備購買數量錯誤,造成起亞K5自動變速器實訓臺的退換貨要求,將不被接受;
4、設備貨期:對起亞K5自動變速器實訓臺的發貨期為參考值,如您需要了解起亞K5自動變速器實訓臺的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對起亞K5自動變速器實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關起亞K5自動變速器實訓臺的技術咨詢;
