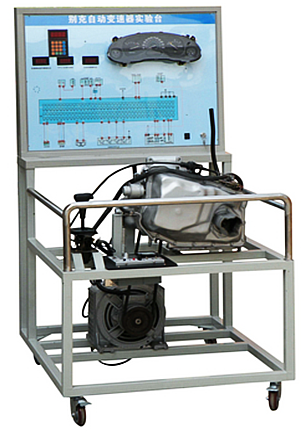

別克君威自動變速器實驗臺-采用君威自動變速器總成、自動變速器控制單元、掛檔桿總成、變速器油散熱裝置、組合儀表、三相電機、診斷座、壓力表和運行檢測控制面板臺架兩部分組成。實訓臺可進行起動、加速、減速等正常工況的實踐操作,真實展示電控自動變速器的組成結構和工作過程。通過實訓臺的演示,可清楚了解內部的結構與功能,便于學生較快地掌握自動變速器的構造和原理,提高學生對自動變速器的初步認識,使學生了解自動變速器起到更直觀更深入的教學目的,是各汽車學校對自動變速器系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實驗臺組成及功能:
1、自動變速器總成和變速器控制單元、原車線束、儀表總成、車速傳感器、油溫度傳感器、點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。
2、實驗臺可使學生了解變速器的基本構造及工作原理,通過實物認識各傳感器及執行器的位置及工作原理。
3、通過顯而易見的電腦檢測端子,配合萬用表檢測如節氣門位置傳感器、執行器的電壓及電阻值。
設置變速器常見故障,通過故障顯示,進行學生故障分析、檢測診斷實訓,培養學生故障分析檢測診斷思維能力
4、可通過原廠組合儀表、可以看到車速,及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障
5、采用調速電機提供動力,實現變速箱在不同輸入轉速下,進行升檔和降檔試驗;
6、通過檔位指示燈觀察檔位分布情況;通過油壓表觀察各檔的換檔油壓變化;
7、配備電腦數據檢測端口,可通過連接專用或通用型解碼器,故障碼讀取、故障碼清除、波形分析、元件測試等
三、技術參數:
1、外形尺寸:1300×1000×1700mm
2、外接電源:交流220V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃-+50℃
5、主油道壓力表:0-250kg/psi
6、制動分泵壓力表:0-100kg/psi
7、變頻器:功率:4KW/5.5KW
8、三相異步電動機:電壓:AC 220V/380V 50Hz、電流:11.8A/6.8A、功率:3KW、轉速:1420r/min
9、鋼管:40*40*3mm
10、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
11、移動腳輪:120*80mm
友情提示:
1、設備驗收:各采購單位收貨時請檢查別克君威自動變速器實驗臺的貨品外觀,核實別克君威自動變速器實驗臺的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供別克君威自動變速器實驗臺產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌膭e克君威自動變速器實驗臺選型錯誤或別克君威自動變速器實驗臺購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對別克君威自動變速器實驗臺的發貨期為參考值,如您需要了解別克君威自動變速器實驗臺的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對別克君威自動變速器實驗臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關別克君威自動變速器實驗臺的技術咨詢。
