汽車ABS系統實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用桑塔納2000ABS制動系統為主體材料，采用四通道的ABS調節回路，四輪單獨調節。ABS系統能夠正常運行，可模擬ABS系統的工作過程。實訓臺可進行實踐操作，真實展示ABS制動系統的組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握自動ABS制動系統的構造和原理，提高學生對ABS制動系統的初步認識，使學生了解ABS制動系統起到更直觀更深入的教學目的，是各汽車學校對ABS制動系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實訓臺結構組成：

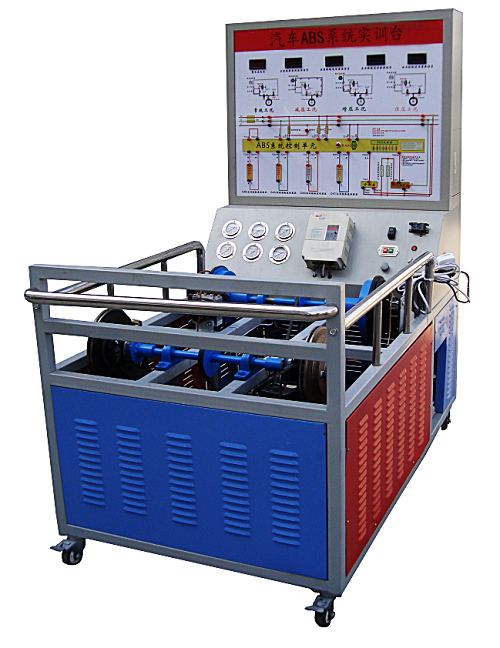

該設備由桑塔納2000ABS閥體總成、ABS控制單元、前碟后鼓制動機構、輪速傳感器及信號盤；面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪臺架等組成。
三、實訓臺功能特點
1、主缸油壓與分缸油壓實時指針式壓力表顯示；
2、液壓泵工作狀態通過LED燈顯 示；
3、彩色原車電路原理圖，油壓原理圖
4、輪速通過調速電機進行調整；
5、自動斷電保護裝置，避免電機反拖，有效保護電器元件；
6、ABS故障燈顯示故障；
7、外接式電腦檢測端子便于檢測電路電壓或電阻；
8、OBD數據輸出接口，便于通過專用檢測儀器進行檢測。
9、故障模擬系統可模擬實際運行工況，設置多種實車ABS系統常見故障。具體內容詳見故障模擬設置裝置說明。
10．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
11．可進行ABS制動系統排空及調整、系統匹配等實訓。
四、實訓臺技術參數：
1、外形尺寸1650×1000×1850mm（長X寬X高）
2、電機：3.5KW變頻電機
3、電機電源：380V
4、ABS系統電源：60AH蓄電池
5、外接電源：交流220V±10% 50Hz
6、工作電壓：直流12V
7、工作溫度：-40℃-+50℃
8、鋼管：40*40*3mm
9、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
10、移動腳輪：120*80mm
五、A型帶：智能化故障設置和考核系統要求：
1）配有網絡型智能化故障設置和考核系統：①采用數字化集成電路板及最新MCU技術與配套的故障設置控制技術；
②不需要電腦就可獨立進行考試考核，老師與學生界面分開，老師通過密碼進入教師界面出題，學生在普通界面答題；
帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯；

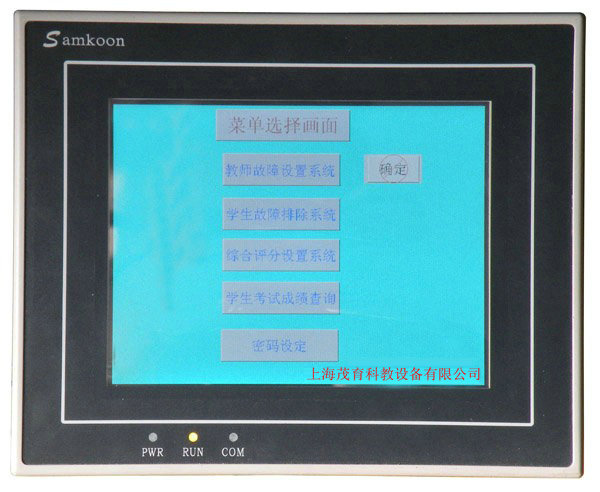

④具有高清淅 (0.225×0.225點) 3.8寸（含3.8寸）以上的液晶顯示屏，中文菜單式操作界面，人機對話友好；
⑤操作按鍵少，操作簡單快捷；
⑥可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象；能夠設置與控制模塊腳有關的各種常見故障；
⑦可根據設備使用要求調整故障設置點的數量和類型；
⑧安裝有RJ45網絡接口，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網絡，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
2）帶網絡型智能化故障診斷和考核平臺接口，與網絡型智能化故障設置和考核系統對接后可實現以下功能：①可編輯試題及答案、試題存盤、導入試題，每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制；②可對班級每個學生的考試成績進行統計，形成班級成績報表(學生姓名、報考級別、考試成績)；③可設置系統登陸密碼：新建用戶和密碼設置與更改；④能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
