CA1121汽車仿真電路實驗臺
2023-08-30

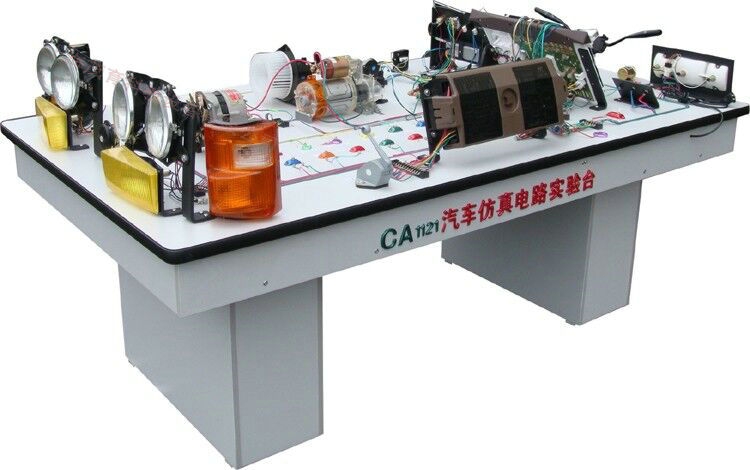

MY-9007- CA1121汽車仿真電路實驗臺
CA1121
汽車仿真電路實驗臺
-
根據汽車電路線路安裝和故障排除而設計的,該實訓臺能使學生在教室內按仿真效果進行實習,經實習后,可以鞏固對所學系統的認識,更重要是培養學生的動手能力,從而達到理論和實踐,從知識向能力的轉化,是學校提高教學質量和提高學生實踐操作能力的重要教學設備。
一、結構功能特點:
整體采用優質雙面板制作而成,外形美觀大方,操作方便,透明直觀,臺上所示電路系統大部分均為實物,本實訓臺在老師的指導下,可同時供多位學生實習各類電器系統。比如,啟動點火、儀表信號、照明信號等其它系統,老師可以在實驗臺上任何部位制造故障,由學生自行排除,也可以拆掉臺上所有電器接頭,要求學生按照汽車線路圖自行安裝。
二、
技術參數及安裝說明:
1、外形尺寸: 2080×650×1800mm (長×寬×高)
2、動力電源:交流220V 50HZ
3、工作電壓:12V直流電壓;
4、工作溫度:-50℃~50℃;
5、蓄電池:60AH/12V
6、先將兩小柜放好至規定距離,再將臺面對準放好即可。
7、將臺上電源插頭接上220V交流電源,打開啟動開關起動,進行演示。
8、本產品設有斷線故障8例分別如下:1)鼓風機、2)啟動、3)雨刮噴水、4)車速、5)儀表、6)小燈、7)近光、8)遠光。
三、
實驗臺
功能說明:
1、啟動系統正常工作情況、故障時情況。
2、點火系統可演示點火快慢及故障情況。
3、開關系統、①組合開關:分點火啟動開關、轉向開關、雨刮開關、噴水電機開關、變光開關、停車燈開關、喇叭開關、②車燈開關、分小燈大燈、③霧燈開關:分前霧燈后霧燈④危險燈開關、其余執行器開關(用模擬開關代替)。
4、儀表系統可演示發動機轉速、時速、工作及故障情況,可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示等。
5、燈光系統:可演示大燈、小燈、前后霧燈、前轉向燈、停車燈、左右轉向燈、制動燈、倒車燈、危險報警燈、牌照燈等內部照明燈。
6、清潔系統:可演示刮水電機、噴水電機。
四、故障器面板操作使用:
1、數字鍵0-9僅供輸入數字使用
2、清除錯誤:把已經輸入的編號去掉。
3、系統自檢:就是檢查系統是否正常。
4、故障設置:也就是輸入保存的意思,需要輸入故障編號個位數前加零,比如輸入01必須再按故障設置鍵設立成功,如果要進行組合,就要同上反復設置,一組最多只能組合8例故障。
5、全部清除:就是把所有設置的編號全部清空,恢復原來的狀態。
6、故障顯示:指當前存在的編號一個一個的顯示出來。
7、鎖定設置:具有鎖住鍵盤及解鎖功能。該系統初設密碼為88,當你輸入88,按鎖定設置鍵,顯示屏出現LCC時,系統將無法正常操作,需要你重新輸入密碼88顯示屏出現L- -時,你可以更改想要的新密碼,當你輸入新密碼,必須按一下鎖定鍵方可設定。如不需要更改請?jiān)侔匆幌骆i定設置鍵。
8、組合清除/組合讀取/組合儲存/單個清除:附鍵。
友情提示:
1、設備驗收:各采購單位收貨時請CA1121汽車仿真電路實驗臺的貨品外觀,核實
CA1121汽車仿真電路實驗臺
的數量及配件,拒收處于受損狀態的
CA1121汽車仿真電路實驗臺
;
2、設備質保:茂育將為各采購單位提供CA1121汽車仿真電路實驗臺產品說明書內的質保條件和質保期,在質保范圍內提供對
CA1121汽車仿真電路實驗臺
的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌腃A1121汽車仿真電路實驗臺選型錯誤或
CA1121汽車仿真電路實驗臺
購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對CA1121汽車仿真電路實驗臺的發貨期為參考值,如您需要了解
CA1121汽車仿真電路實驗臺
的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:
如各采購單位對CA1121汽車仿真電路實驗臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關
CA1121汽車仿真電路實驗臺
的技術咨詢。
