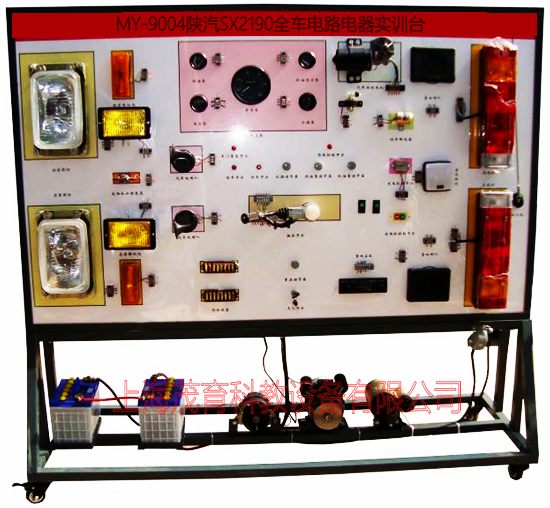

MY-9004陜汽SX2190全車電器實訓臺
陜汽SX2190全車電器實訓臺-是配合大專院校、部隊、汽修等專業的汽車培訓技能之用,采用全新柴油機原車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。通過專業課程的教學和本實訓臺演示,可清楚地了解汽車的內在部位的結構和作用,使學生很快地掌握專業知識。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、結構組成:
實訓臺采用全新柴油機原車電器實物為基礎,近似原車的布置方式;主要由全車線束、儀表盤、各種開關、燈光系統、加熱、繼電器、燃油供給系統、燃油分配泵、發電機、起動機、可移動式臺架。
三、功能特點:
1、演示燈光系統的工作、信號燈的工作;
2、演示起動充電系統的工作,可用萬用表檢測線路接頭電壓及電流,并設有斷路故障;
3、演示發動機燃油系統的工作,可在實訓臺上觀察燃油的噴油,配有噴油器、噴油支管、燃油壓力管;
4、演示加熱塞的功能:配有加熱塞溫度顯示,由電機驅動高壓泵運轉,可演示不同載荷下噴油量的變化。
5、測量面板上配備測量端子,可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
6、實訓臺配備故障設置系統,可以設置40個故障,包括開路、短路、元件損壞和 高電阻狀態下等故障。
7、實驗臺支架采用優質鋼材焊接,表面經過噴塑處理。
8、對于轉動部位和加熱部位設置安全防護措施。
9、所有電器部件設置接線端子,提供線路連線
10、系統電器元件線路實際操作和故障設置,實時模擬各系統故障,并進行診斷和排除。
11、可分別進行各組成部分線路的基礎學習和實訓,同時又能進行綜合的學習和實訓。
12、能學習汽車基本電器的線路組成,了解各部分的相互聯系和影響,完整掌握全車電路的基本知識和故障排除。
四、實訓臺技術參數:
1、外形尺寸: 2080×650×1800mm (長×寬×高)
2、動力電源:220V交流電壓;
3、工作電壓:12V直流電壓;
4、工作溫度:-50℃~50℃;
5、蓄電池:60AH/12V
