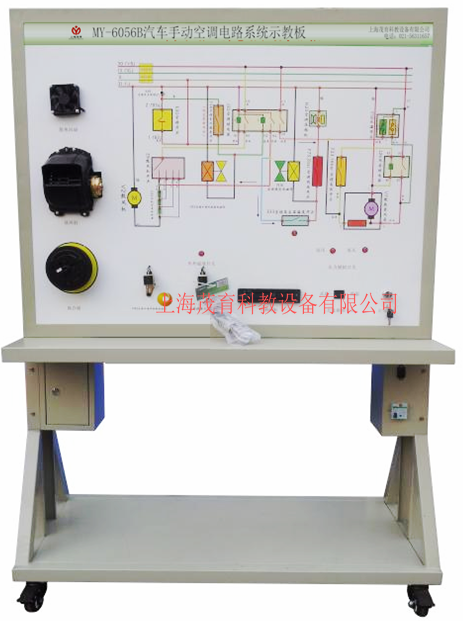

MY-6056B汽車手動空調電路系統實驗臺

汽車手動空調電路系統實驗臺-采用原車汽車手動空調電路系統實物為基礎,充分展示汽車手動空調電路系統的組成結構和工作過程。可清楚了電路電器結構與功能,便于學生較快電路原理,提高學生對電路的初步認識,使學生了解空調電路起到更直觀更深入的教學目的。
二、
功能特點:
1、真實可運行的汽車手動空調電路系統,充分展示汽車手動空調電路系統的組成結構。
2、操縱空調面板上的各種開關,可清楚觀察鼓風機轉速的調節與壓縮機控制等,可真實演示空調電路系統的工作過程。
3、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車空調電路系統的工作原理。
4、面板上安裝有檢測端子,可直接在面板上檢測空調電路系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有30cm左右的鋼制臺面,方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
三、
技術參數:
1、外形尺寸:1240×650×1700mm(長×寬×高)
2、外接電源:交流220V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃~+50℃
5、顏色:7032
6、鋼管:40*40*3mm
7、機柜:1.5mm冷板沖壓成形,背面設置維修門;
8、移動腳輪:100*60mm
四、
基本配置(每臺):
序號 名 稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子,彩色電路圖和工作原理示意圖(1200*900*4mm) 1
2 空調控制面板 原車 1
3 點火開關   1
4 鼓風機總成 原車 1
5 壓縮機離合器 原車 1
6 鼓風機開關與電阻器 原車 1
7 溫控器與溫度傳感器 原車 1
8 保險絲盒(帶繼電器一體安裝) 帶專用標簽打印機的標識 1
9 移動臺架(帶自鎖腳輪裝置) 1240×650×1700mm(長×寬×高) 1
10 傳感器數值顯示數顯表 茂育配套 1
11 故障模擬與排除裝置 茂育配套 1
12 設備教師手冊 茂育配套 1
13 設備合格證、保修卡 茂育配套 1
14 電源變壓器及附件 茂育配套 1
15 漏電保護開關及附件 茂育配套 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查汽車手動空調電路系統實驗臺的貨品外觀,核實汽車手動空調電路系統實驗臺的數量及配件,拒收處于受損狀態的汽車手動空調電路系統實驗臺;
2、設備質保:上海茂育將為各采購單位提供汽車手動空調電路系統實驗臺產品說明書內的質保條件和質保期,在質保范圍內提供對汽車手動空調電路系統實驗臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌钠囀謩涌照{(diào)電路系統實驗臺選型錯誤或汽車手動空調電路系統實驗臺購買數量錯誤,造成汽車手動空調電路系統實驗臺的退換貨要求,將不被接受;
4、設備貨期:對汽車手動空調電路系統實驗臺的發貨期為參考值,如您需要了解汽車手動空調電路系統實驗臺的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位汽車手動空調電路系統實驗臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關汽車手動空調電路系統實驗臺的技術咨詢。
