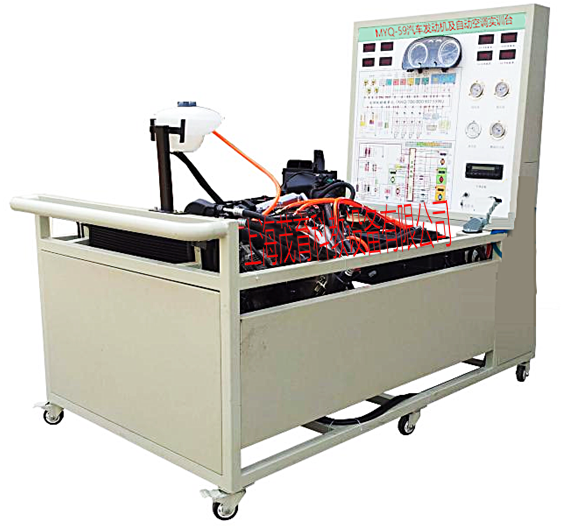

MYQ-59汽車發動機及自動空調實訓臺
汽車發動機及自動空調實訓臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用原汽車電控發動機與自動空調系統為基礎，充分展示汽車電控發動機與自動空調系統組成結構和工作過程。通過實訓臺的演示，可清楚了解電控發動機與自動空調系統內部的結構與功能，便于學生較快地掌握電控發動機與自動空調系統的構造和原理，提高學生對電控發動機與自動空調系統的初步認識，使學生了解電控發動機與自動空調系統起到更直觀更深入的教學目的，是各汽車學校對電控發動機與自動空調系統理論和維修實訓的理想教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的汽車電控發動機與自動空調系統，充分展示汽車電控發動機與自動空調系統的組成結構和工作過程。
2、由電控發動機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖（電控發動機與自動空調系統）；學員可直觀對照電路圖和實物，認識和分析汽車電控發動機與自動空調系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8、實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格：
1、外形尺寸：1700×1000×1700mm(長×寬×高)
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作電壓：直流12V
5、制 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、鋼管：40*40*3mm
10、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
11、移動腳輪：120*80mm
四、基本配置(每臺)：
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板(帶面板柜） |
裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
上海茂育 |
個 |
1 |
|
3 |
信號模擬裝置 |
上海茂育 |
套 |
1 |
|
4 |
高壓壓力表 |
R134a，0～3.5MPa |
個 |
1 |
|
5 |
低壓壓力表 |
R134a，0～1.5MPa |
個 |
1 |
|
6 |
數字式進風口溫度表 |
上海茂育 |
個 |
1 |
|
7 |
數字式出風口溫度表 |
上海茂育 |
個 |
1 |
|
8 |
空調控制器總成 |
原車全新 |
套 |
1 |
|
9 |
空調蒸發箱總成 |
原車全新 |
套 |
1 |
|
10 |
壓縮機總成 |
原車全新 |
套 |
1 |
|
11 |
膨脹閥總成 |
原車全新 |
套 |
1 |
|
12 |
干燥器總成 |
原車全新 |
套 |
1 |
|
13 |
鼓風機總成 |
原車全新 |
套 |
1 |
|
14 |
冷凝器 |
原車全新 |
個 |
1 |
|
15 |
電控發動機總成及儀表、水箱、空濾等全套完整運行附件 |
原車全新 |
套 |
1 |
|
16 |
冷卻電子風扇 |
原車全新 |
套 |
1 |
|
17 |
蓄電池 |
12V 65Ah |
臺 |
1 |
|
18 |
線束 |
上海茂育 |
套 |
1 |
|
19 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
|
20 |
電源總開關 |
50A |
個 |
1 |
|
21 |
三元催化器 |
帶全新消聲器，上海頂邦 |
套 |
1 |
|
22 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
|
23 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
|
24 |
不銹鋼燃油箱 |
10L |
個 |
1 |
|
25 |
汽油泵(含汽油泵插頭) |
上海茂育 |
套 |
1 |
|
26 |
移動臺架(帶自鎖腳輪裝置) |
1700×1000×1700mm(長×寬×高) |
臺 |
1 |
|
27 |
故障模擬與排除裝置 |
上海茂育 |
套 |
1 |
|
28 |
設備教師手冊 |
上海茂育 |
套 |
1 |
|
29 |
設備合格證、保修卡 |
上海茂育 |
套 |
1 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車發動機及自動空調實訓臺的貨品外觀，核實汽車發動機及自動空調實訓臺的數量及配件，拒收處于受損狀態的汽車發動機及自動空調實訓臺；
2、設備質保：茂育將為各采購單位提供汽車發動機及自動空調實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對汽車發動機及自動空調實訓臺的免費維修，超出條件承諾時提供對實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>汽車發動機及自動空調實訓臺選型錯誤或購買數量錯誤，造成汽車發動機及自動空調實訓臺的退換貨要求，將不被接受；
4、設備貨期：汽車發動機及自動空調實訓臺的發貨期為參考值，如您需要了解汽車發動機及自動空調實訓臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車發動機及自動空調實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車發動機及自動空調實訓臺的技術咨詢。
