電控發動機拆裝實訓臺附拆裝翻轉架-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用電控汽油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。通過發動機實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握發動機的構造和原理，提高學生對發動機的初步認識，使學生了解發動機起到更直觀更深入的教學目的，是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1、實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理；
2、實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。
拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；

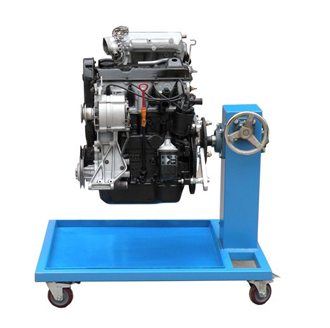

3、帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；

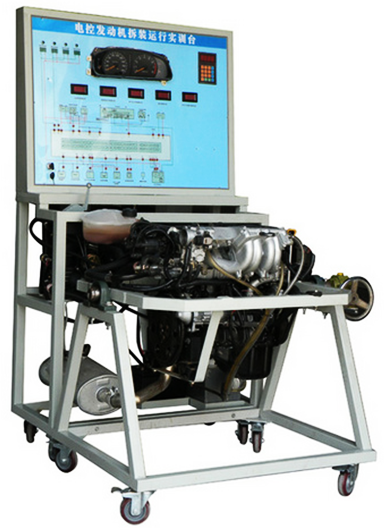

運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4、實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7、實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
8、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1、工作電源：直流12V
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：120*80mm
四、實訓臺基本配置（每套）
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
（一)運行檢測控制臺1套 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色
電路圖（950*900*4mm鋁塑板） |
套 |
1 |
|
2 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
|
3 |
組合儀表 |
原車 |
套 |
1 |
|
4 |
診斷座 |
原車 |
個 |
1 |
|
5 |
點火開關總成 |
原車 |
個 |
1 |
|
6 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
|
7 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
|
8 |
燃油箱 |
10L |
個 |
1 |
|
9 |
汽油泵(含汽油泵插頭) |
全新 |
套 |
1 |
|
10 |
水箱及附件 |
原車 |
套 |
1 |
|
11 |
冷卻電子風扇 |
12V，80W |
個 |
2 |
|
12 |
蓄電池 |
12V 65Ah |
臺 |
1 |
|
13 |
繼電器 |
含：起動繼電器、油泵繼電器、
冷卻風扇繼電器等 |
套 |
1 |
|
14 |
對接線束 |
茂育 |
套 |
1 |
|
15 |
保險絲盒 |
茂育 |
個 |
1 |
|
16 |
電源總開關 |
50A |
個 |
1 |
|
17 |
移動臺架(帶自鎖腳輪裝置,面板柜與底座) |
1000*650*1700mm
(長*寬*高） |
臺 |
1 |
|
18 |
故障模擬與排除裝置 |
茂育 |
套 |
1 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查電控發動機拆裝實訓臺附拆裝翻轉架的貨品外觀，核實電控發動機拆裝實訓臺附拆裝翻轉架的數量及配件，拒收處于受損狀態的電控發動機拆裝實訓臺附拆裝翻轉架；
2、設備質保：茂育將為各采購單位提供電控發動機拆裝實訓臺附拆裝翻轉架產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?font face="宋體">電控發動機拆裝實訓臺附拆裝翻轉架選型錯誤或電控發動機拆裝實訓臺附拆裝翻轉架購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對電控發動機拆裝實訓臺附拆裝翻轉架的發貨期為參考值，如您需要了解電控發動機拆裝實訓臺附拆裝翻轉架的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電控發動機拆裝實訓臺附拆裝翻轉架的技術咨詢。
