二、產品組成:

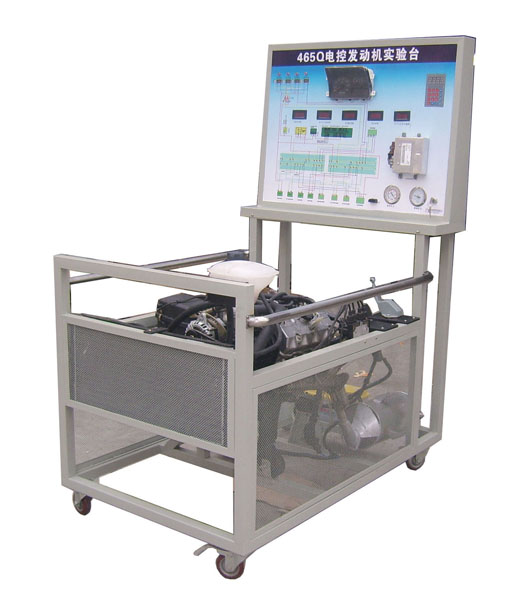

發動機總成和發動機控制單元、原車線束、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。
三、功能特點:
1、真實可運行的電控汽油發動機,充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2、實訓臺由發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
3、實訓臺面板上繪有彩色UV平板噴繪電路圖,學員可直觀對照電路圖和發動機實物,認識和分析控制系統的工作原理;面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色系統電路圖。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5、設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
6、實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速等參數變化;
7、實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8、實訓臺配備有電源總開關、防護保護裝置。
9、實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
四、技術規格:
1、工作電源:直流12V(蓄電池:60AH 12V)
2、燃油標號:依發動機型號
3、油箱容積:10
4、工作溫度:-40℃~+50℃
5、鋼管:40*40*3mm
6、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
7、移動腳輪:120*80mm
8、外形尺寸:1500×1000×1700mm
9、萬向自鎖腳輪臺架活動靈活,并帶有自鎖裝置,便于移動教學;整體臺架采用剛性結構焊接,所用材料如方管、角鋼等采用國標標準材料,支撐可靠,并布有減震元件;表面噴塑處理防腐蝕抗老化,不褪色.
10、控制面板采用純鋁塑板,控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖,并配有使用說明書及實驗指導書等。、
