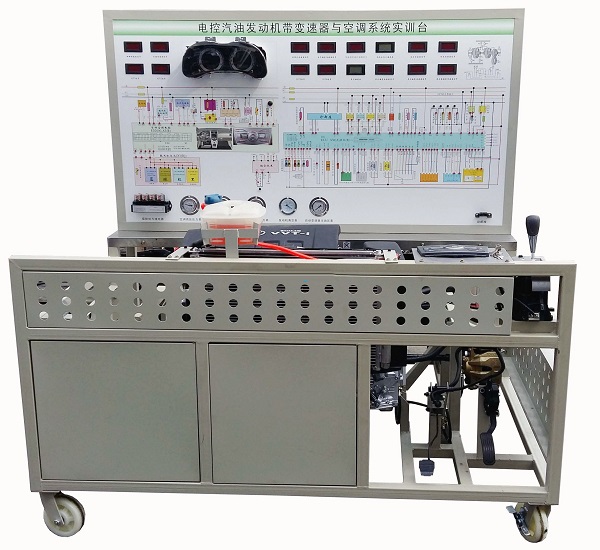

MYQ-10B電控發動機帶自動變速器與自動空調綜合實訓臺
電控發動機帶自動變速器與空調綜合實訓臺-采用卡羅拉系統為基礎,對發動機可進行起動、加速、減速等工況的實踐操作,對自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作并做失速實驗、空調系統各項真實操作。可真實展示電控汽油發動機和自動變速器、空調系統組成結構和工作過程。
二、實訓臺功能特點:
1、真實可運行的電控汽油發動機和自動變速器、空調系統,充分展示電控發動機與自動變速器、空調系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的UV噴繪彩色電路圖;學員可直觀對照電路圖和電控汽油發動機與自動變速器、空調系統實物,認識和分析控制系統的工作原理。
3、實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6、實訓臺配備有油門控制裝置,可方便對發動機加速減速。
7、實訓臺配備有制動系統(制動踏板、制動總泵、制動分泵、制動盤),可對輸出軸進行自動變速器的失速實驗,檢測發動機及自動變速器的動力參數。
8、空調系統按照原車各項功能真實操作。
9、實訓臺配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
10、設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
11、實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,正前方/兩側焊接圓形護手桿,移動靈活,安全可靠、堅固耐用。
三、技術規格
1、工作電源:直流12V
2、 燃油標號:依發動機型號
3、油箱容積:10L
4、工作溫度:-40℃~+50℃
5、顏色:7032
6、鋼管尺寸:40*40*3mm
7、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
8、移動腳輪:120*80mm
9、外形尺寸:1700*1000*1700mm
四、基本配置(每臺):
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板(帶面板柜) |
裝有各種檢測端子以及彩色噴繪電路圖 |
套 |
1 |
2 |
組合儀表 |
原車 |
套 |
1 |
3 |
發動機控制電腦(ECU) |
原車 |
臺 |
1 |
4 |
自動變速器控制電腦(ECU) |
原車 |
臺 |
1 |
5 |
診斷座 |
OBDⅡ |
個 |
1 |
6 |
點火開關(帶識讀線圈) |
原車 |
個 |
1 |
7 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
8 |
主油道壓力表 |
0-25kg/cm2 |
個 |
1 |
9 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
10 |
發動機總成(帶附件) |
|
套 |
1 |
11 |
自動變速器總成 |
|
套 |
1 |
12 |
變速器檔桿總成 |
原車 |
套 |
1 |
13 |
燃油箱 |
10L |
個 |
1 |
14 |
汽油泵(含汽油泵插頭) |
原車 |
套 |
1 |
15 |
油門控制裝置 |
原車 |
套 |
1 |
16 |
進、排氣管(帶保護罩) |
原車 |
套 |
1 |
17 |
制動系統總成 |
|
套 |
1 |
18 |
水箱(含不銹保護罩) |
原車 |
套 |
1 |
19 |
冷卻電子風扇 |
原車 |
個 |
2 |
20 |
蓄電池 |
12V/65AH |
臺 |
1 |
21 |
繼電器 |
含:起動繼電器、油泵繼電器、冷卻風扇繼電器 |
套 |
1 |
22 |
保險絲盒 |
10路 |
個 |
1 |
23 |
電源總開關 |
50A |
個 |
1 |
24 |
制動裝置及附件 |
原車 |
套 |
1 |
25 |
自動空調系統 |
原車 |
套 |
1 |
26 |
移動臺架(帶自鎖腳輪) |
1700*1000*1700mm |
臺 |
1 |
27 |
故障模擬與排除裝置 |
|
套 |
1 |
28 |
設備教師手冊 |
|
套 |
1 |
29 |
設備合格證、保修卡 |
|
套 |
1 |
