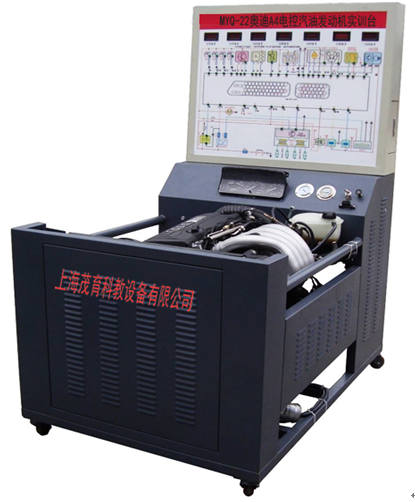

MYQ-22奧迪A4電控汽油發動機實訓臺
奧迪A4電控汽油發動機實訓臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用,該設備采用以奧迪A4 1.8T原廠電噴汽油發動機總成及運行附件為主體部件,發動機可起動運行,進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作,真實展示汽車電噴汽油發動機結構與原理及工作過程。通過發動機實訓臺的演示,可清楚了解內部的結構與功能,便于學生較快地掌握發動機的構造和原理,提高學生對發動機的初步認識,使學生了解發動機起到更直觀更深入的教學目的,是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實訓臺主要用途:
1、適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3、適用于汽車?yán)韺?shí)一體化教學模式的教學需要。
4.適用于現場教學的教學模式的教學需要。
5、適用于行動導向教學模式的教學需要。
6、適用于工藝化教學模式的教學需要。
7、適用于三位一體化(課堂、現場、實驗有機融合)教學模式的教學需要。
8、適用于模塊化教學模式的教學需要。
9、適用于汽車職業技能鑒定考核的需要。
10、適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成:
奧迪A4 1.8T發動機總成、原車發動機控制電腦、防盜電腦、組合儀表、油門裝置、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、原車故障檢測通訊的診斷座、散熱系統、臺架操作說明書、實驗指導書等附件。各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。實訓面板正前方設置檢測平臺(冷板沖壓1000×300×15mm)。
四、功能特點:
1、發動機正常起動運行、發動機各模擬運行工況正常(包含:怠速、加速、減速工況等)。
2、故障模擬系統可模擬實際運行工況,設置多種實車發動機常見故障(常規:1-36個),故障點內容及類型可根據用戶調整。
3、電壓表實時顯示傳感器與執行器的變化,噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
4、指針式油壓表指示燃油壓力值;指針式真空表指示真空壓力值。
5、配備原車故障檢測通訊的診斷座,可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。
6、發動機防盜及節氣門體匹配操作,對比防盜工況與正常工況。個別因發動機型號不同,功能有所變化。
7、實訓臺面板上繪有原車一致的彩色噴繪電路圖,1.5mm冷板或5mm鋁塑板直接噴繪彩色原理圖(UV平板噴繪原理面板質保多年不變色),學員可直觀對照原理電路圖和系統實物,認識和分析控制系統的工作原理。
8、實訓臺面板上安裝有多功能檢測端子,可直接在面板上檢測各傳感器、執行器、發動機控制單元端子腳的電信號,如電阻、電壓、電流、頻率、波形信號等參數。
9、實訓臺加裝蓄電池的電源總開關等安全保護裝置。
10、實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝,帶萬向自鎖腳輪裝置。
五、技術參數:
1、工作電源:直流12V(蓄電池:60AH 12V)
2、燃油標號:依發動機型號
3、油箱容積:10
4、工作溫度:-40℃~+50℃
5、鋼管:40*40*3mm
6、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
7、移動腳輪:120*80mm
8、外形尺寸:1400×1000×1700mm
9、設備檢測面板:采用5mm鋁塑板面板,表面氧化噴漆,UV平板高真彩彩色原理圖,
六、基本配置(每臺):
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板帶面板柜 |
裝有各種檢測端子以及彩色電路圖(950*900*4mm鋁塑板) |
套 |
1 |
2 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
3 |
油門控制裝置 |
原車 |
套 |
1 |
4 |
發動機總成(包括附件) |
原車 |
臺 |
1 |
5 |
進、排氣管 |
原車 |
套 |
1 |
6 |
水箱、副水箱與水管 |
原車 |
套 |
1 |
7 |
冷卻電子風扇 |
12V,80W |
個 |
2 |
8 |
組合儀表 |
原車 |
套 |
1 |
9 |
診斷座 |
原車 |
個 |
1 |
10 |
點火開關總成 |
原車 |
個 |
1 |
11 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
12 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
13 |
不銹鋼燃油箱 |
10L |
個 |
1 |
14 |
汽油泵(含汽油泵插頭) |
|
套 |
1 |
15 |
蓄電池 |
12V 65Ah |
臺 |
1 |
11 |
線束 |
茂育配套 |
套 |
1 |
12 |
繼電器 |
含:起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
13 |
保險絲與繼電器一體盒 |
茂育配套 |
個 |
1 |
14 |
電源總開關 |
50A |
個 |
1 |
15 |
鋼制移動臺架(帶自鎖腳輪裝置,面板柜與底座,兩側防護網板) |
1500*1000*1700mm(長*寬*高) |
臺 |
1 |
16 |
執行器與傳感器顯示的數顯表 |
茂育配套 |
套 |
1 |
17 |
執行器顯示的發光二極管 |
茂育配套 |
套 |
1 |
18 |
空氣濾清器總成帶進氣管 |
原車 |
套 |
1 |
19 |
三元催化器 |
帶全新消聲器 |
套 |
1 |
20 |
網關控制模塊 |
原車 |
套 |
1 |
21 |
故障模擬與排除裝置 |
茂育配套 |
套 |
1 |
22 |
防盜控制單元 |
原車 |
套 |
1 |
23 |
設備教師手冊 |
茂育配套 |
套 |
1 |
24 |
設備合格證、保修卡 |
茂育配套 |
套 |
1 |
