MYLY-47B消防防煙排煙系統控制實訓設備
消防防煙排煙系統控制實訓設備-產品概述:
防煙排煙系統實訓裝置根據防煙排煙系統按照其控?zé)煓C理、分為防煙系統和排煙系統,設備設計為機械式加壓送風系統和機械式排煙系統。
防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成(主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成 。
二、技術參數:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔< 4000m
3、裝置容量:<3.8kVA
4、通風系統臺:外形尺寸:2400mm×750mm×1600mm
控制柜尺寸:800mm×600mm×1800mm
5、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
6、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔< 4000m
三、產品特點:
整機系統由三部分組成:

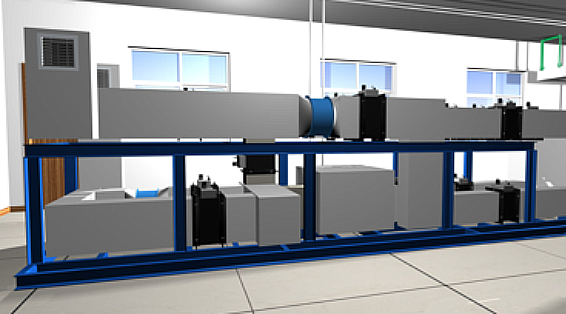

1)風系統整體放置在一個2000mm×750mm×800mm平臺上,可移動,平臺上風系統由不燃材料制作,系統中設置有閥門,風機,子系統,出風口等。
2)控制系統:系統各種模擬信號組成,可模擬一定情況下的在火災發生時的控制方式。
3)組態軟件:教學同步動畫控制,軟件與裝置結合,在設備上任何一點操作,軟件會有同步的動畫控制,以及對應的原理數據控制關系。
1、風系統的完整性:與實際中的通風系統、控制功能、保護功能、顯示功能完全一致。
2、系統與真實的通風排煙系統,風系處理系統原理相同,微型化展示了通風排煙系統的特點,結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理,便于教師的演示講解及學生對課本知識理解掌握。結構合理,造型美觀 裝置結構合理緊湊、造型美觀大方,實訓桌還設有四個萬向輪和四個固定調節機構,便于移動和固定。
4、通過具體現象提高學生分析能力,有利于學生將理論用于實際,并培養其實際動手能力。
5、設有電流型漏電保護裝置,對地漏電電流超過一定值,即跳閘切斷電源;
6、DDC數字量控制模塊1套;
7、教學同步動畫控制:軟件與裝置結合,在設備上任何一點操作,軟件會有同步的動畫控制,以及對應的原理數據控制關系
四、產品配置:
1、系統由模擬房間配備系統和排煙風機系統組成(主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制:消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成,消防防排煙系統的工作原理是當消防控制中心收到火災信號時,聯動消防防排煙風機控制柜啟動風機并打開排煙閥,將室內濃煙從風管中向室外排放,達到排煙效果。
3、加壓送風機采用多翼式離心風機,
4、加壓送送管道采用不燃材料制作,加壓送風口和用常閉式,采用手動或電動開啟控制方式;
5,70度排煙防火防由控制執行器、不燃材制作而成。
6、排煙風機采用軸流風機,能在280度條件下作不小于30Min
7、排煙防火閥。安裝在機械排煙設施的管道上,平時呈開啟狀態,火災時當排管道內溫度達到280度時關閉。
8、 排煙口,安裝在機械排煙風管上作為煙氣吸入口中,平時呈關閉壯態;馂時需要排煙時手動或電動打開

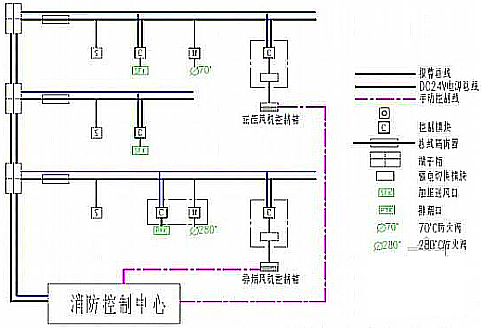

9、系統原理
五、操作實訓:
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
六、配置表
序號 |
設備名稱 |
數量 |
備注 |
1 |
鋁型材框架 |
1個 |
40*40MM鋁型材框架2400*750*1600 |
2 |
壓差開關 |
1個 |
|
3 |
消防主機 |
1套 |
包含各種模塊、傳感器 |
4 |
70防火閥 |
2套 |
|
5 |
DDC控制模塊, |
1套 |
|
6 |
回風道管路 |
1套 |
按要求 |
7 |
通風管路 |
5米 |
定制 |
8 |
出風口 |
若干 |
|
9 |
排風風機 |
1套 |
180W/220V |
10 |
聲光報警器 |
|
|
11 |
送風機 |
|
|
12 |
編程軟件 |
1個 |
|
13 |
組態軟件 |
1個 |
動畫演示 |
