MYLY-42E智能家居綜合實訓裝置
智能家居綜合實訓裝置-主要組成:

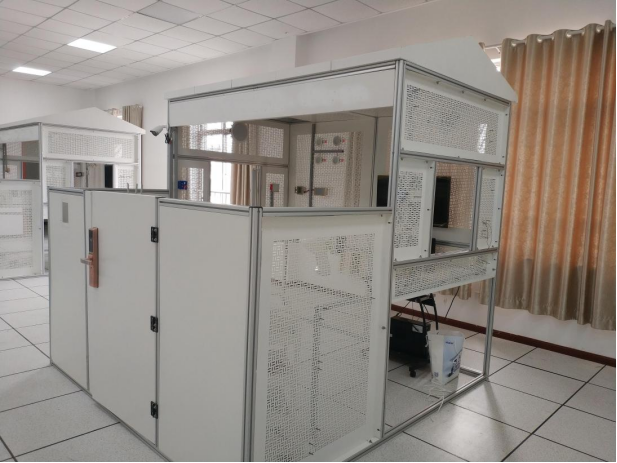

智能家居實驗系統為一套標準兩室一廳智能家居實驗平臺。包含七大家庭控制中心(門庭控制中心、客廳控制中心、廚房餐廳控制中心、衛生間過道控制中心、主臥室控制中心、次臥室控制中心、陽臺控制中心),以及一套智能家居管理軟件。
七大家庭控制中心通過以太網與家庭信息互聯處理中心聯系,達到家庭安全防護系統、網絡服務系統和家庭自動化系統組成的家庭綜合服務與管理集成系統的目的,從而實現全面的安全防護、便利的通訊網絡以及舒適的居住環境的家庭住宅。
部分家庭控制中心說明
(1)餐廳、廚房控制中心
餐廳、廚房控制中心包含智能家居控制器、多功能面板、節能燈、排氣扇、智能插座、電飯鍋、電茶壺、煙火災探測器、可燃?xì)怏w探測器。多功能面板控制燈及排氣扇;煙火災探測器、可燃?xì)怏w探測器配合組成安防系統;智能插座控制和采集電飯鍋、電茶壺的電源和電量信息,可合理分配用電負荷。多功能面板和智能插座通過總線與智能家居控制器通訊,也可獨立工作。
(2)衛生間、過道控制中心
衛生間、過道控制中心包含智能家居控制器、多功能面板、節能燈、排氣扇、智能插座、洗衣機、電熱水器。多功能面板控制燈及排氣扇;煙火災探測器、可燃?xì)怏w探測器配合組成安防系統;智能插座控制和采集洗衣機、電熱水器的電源和電量信息, 可合理分配用電負荷。多功能面板和智能插座通過總線與智能家居控制器通訊,也可獨立工作。
(3)主臥室控制中心
主臥室控制中心包含智能家居控制器、擴展模塊、觸摸屏、多功能面板、智能調光開關、紅外轉發器、空調電視機、智能插座、智能光強及溫濕度計、電動窗戶及電動窗簾。觸摸屏與智能家居控制器通訊,可實現遙控、遙信、遙調及情景模式的設定;智能調光開關調節白熾燈的亮度、也可通過總線與智能家居控制器通訊,通過情景模式智能調節白熾燈的亮度;紅外探測器配合組成安防系統;智能插座控制和采集相關用電設備電源和電量信息,可合理分配用電負荷;智能光強及溫濕度計顯示采集主臥室溫濕度及光照度,并通過總線傳遞給智能家居控制器;電動窗簾、電動窗戶配合陽臺控制中心的風雨探測器、光強及溫濕度計自動開合窗簾及窗戶,并通過總線與智能家居控制器通訊。
(4)次臥室控制中心
次臥室安裝配置控制中心,包含智能家居控制器、觸摸屏、多功能面板、節能燈、智能插座、洗衣機、電熱水器。觸摸屏通過總線與智能家居控制器通訊,可實現遙控、遙信、遙調及情景模式的設定;多功能面板控制燈;智能插座控制和采集相關用電設備電源和電量信息,可合理分配用電負荷; 多功能面板和智能插座通過總線與智能家居控制器通訊,也可獨立工作。
(5)門庭控制中心
門庭控制中心安裝包含智能家居控制器、多功能面板、節能燈、門鈴、攝像頭。多功能面板控制節能燈;智能家居控制器控制門鈴;攝像頭連接路由器;
(6)客廳控制中心
客廳控制中心安裝包含智能家居控制器、多功能面板、節能燈、空調電視機、智能插座、紅外轉發器、路由器。多功能面板控制節能燈的開啟和關閉、也可通過與智能家居控制器通訊開啟和關閉;智能插座控制和采集相關用電設備電源和電量信息,可合理分配用電負荷;紅外轉發器可控制電視機和空調的遠程開啟和關閉,路由器提供家庭WIFI組裝應用,用于設備聯網和攝像頭連接。
(7)陽臺控制中心
陽臺控制中心安裝包含智能家居控制器、多功能面板、節能燈、風雨探測器、智能溫濕度計。多功能面板控制節能燈,可以通過智能家居控制器進行聯網控制,風雨探測器檢測是否有風雨、智能溫濕度計監測溫濕度通過智能家居控制器進行數據上傳。
二、能夠完成的實驗科目:
1.搭建基本框架
(1) 系統組成和基本原理認識
(2) 系統布局、安裝和綜合布線
(3) 各傳感單元的測試
(4) 各智能單元的測試
(5) 系統網絡搭建、網絡配置和測試2.智能模塊實驗(本地控制)
(1)HOME-STM32 智能家居控制器基礎實驗
1.1 GPIO 通用IO 口蜂鳴器實驗
1.2 十路隔離IO 輸入-EXTI 中斷實驗
1.3 八路IO 繼電器輸出實驗
1.4 Systick 系統滴答定時例程實驗
1.5 普通定時器TIM1—TIM8 實驗
1.6 IWDG 看門狗系統定時復位實驗
1.7 通用定時器TIMx 實驗
1.8 SPIFLASH(SST25VF016B)讀寫例程實驗
1.10 USART 通信實驗DMA 串口通信實驗
1.11 系統通信實驗
(2)HOME-AC DIMMER 交流調光燈實驗
2.1 脈沖編碼開關原理及計數實驗
2.2 脈沖編碼開關控制調光燈的亮度實驗
(3)HOME-INFR 熱釋電模塊實驗
3.1 人體紅外熱釋電感應實驗
(4)HOME-INFRARED 紅外轉發器實驗
4.1 紅外發射實驗
4.2 紅外接收實驗
4.3 基于IIC 存儲器讀寫實驗
4.4 空調、電視機紅外遙控實驗
(5)HOME-LIGHT 多功能面板實驗
5.1 基于TS04 觸摸按鍵控制實驗
5.2 LED 燈及白熾燈的開關控制實驗
(6)HOME-SOCKET 智能插座實驗
6.1 基于空調、洗衣機、電茶壺、電飯煲控制及電能檢測綜合實驗
(7)HOME-MOT 窗簾窗戶模塊實驗
7.1 電動窗簾控制實驗
7.2 電動窗戶控制實驗
7.3 基于電動窗簾窗戶聯合控制綜合實驗
(8)HOME-RS485 RS485 擴展實驗
8.1 RS485 通信擴展實驗
(9)HOME-TEMP 溫濕度光強模塊實驗
9.1 基于TSL2561T(IIC)傳感器的光強測量實驗
9.2 基于DHT11 傳感器的溫濕度測量實驗
9.3 光強、溫濕度及時鐘實時顯示綜合實驗3.系統連網實驗(遠程監控)
(1) 上位機軟件的安裝及使用說明
(2) 開關量傳感單元連網實驗
開光量實驗(紅外、煙霧探測器、玻璃破碎、風雨光感應器等)
(4) 智能單元連網實驗(交流調光燈、電動窗簾窗戶等)
(5) 網絡攝像頭連網實驗
(6) 基于MCGS 觸摸屏和Labview 同步顯示和控制的單個房間連網系統實驗
(7) 基于MCGS 觸摸屏和Labview 同步顯示和控制多個房間連網系統實驗
(8) 用戶自己可以擴展做各種情景模式(回家模式、度假模式、睡覺模式等)
三、技術參數:
1、輸入電源:?jiǎn)蜗郃C220V±10%,50±2%Hz;
2、整機容量:≤2kVA;
3、網孔板模擬安裝房間:400cm*200cm*200cm;
4、實驗臺上裝置提供 RS-485 和以太網兩種通訊接口;
四、設備配置清單:
序號 |
控制中心名稱 |
裝置名稱 |
數量 |
備注 |
1 |
餐廳廚房控制中心 |
智能家居控制器 |
1 |
|
多功能面板 |
1 |
|
節能燈控制主板 |
1 |
|
排氣扇控制主板 |
1 |
|
節能燈 |
1 |
|
排氣扇 |
1 |
|
智能插座主板 |
1 |
|
電飯鍋 |
1 |
|
電茶壺 |
1 |
|
煙火探測器 |
1 |
|
可燃?xì)怏w探測器 |
1 |
|
空開、漏電保護 |
1 |
|
電源/5A |
1 |
|
2 |
衛生間過道控制中心 |
智能家居控制器 |
1 |
|
多功能面板 |
1 |
|
節能燈控制主板 |
1 |
|
排氣扇控制主板 |
1 |
|
節能燈 |
1 |
|
排氣扇 |
1 |
|
智能插座主板 |
1 |
|
洗衣機 |
1 |
|
電熱水器 |
1 |
|
空開、漏電保護 |
1 |
|
電源/5A |
1 |
|
3 |
主臥室控制中心 |
智能家居控制器 |
1 |
|
擴展模塊 |
1 |
|
觸摸屏 |
1 |
|
多功能面板 |
1 |
|
節能燈控制主板 |
1 |
|
節能燈 |
1 |
|
智能調光開關 |
1 |
|
紅外轉發器 |
1 |
|
空調電視機 |
1 |
|
智能插座(2個) |
2 |
|
智能光強計 |
1 |
|
智能溫濕度計 |
1 |
|
電動窗戶及主板 |
1 |
|
電動窗簾及主板 |
1 |
|
風雨探測器 |
1 |
|
空開、漏電保護 |
1 |
|
電源/5A |
1 |
|
4 |
次臥控制中心 |
智能家居控制器 |
1 |
|
觸摸屏 |
1 |
|
多功能面板 |
1 |
|
節能燈控制主板 |
1 |
|
節能燈 |
1 |
|
智能插座主板 |
1 |
|
洗衣機 |
1 |
|
電熱水器 |
1 |
|
空開、漏電保護 |
1 |
|
電源/5A |
1 |
|
5 |
門庭控制中心 |
智能家居控制器 |
1 |
|
多功能面板 |
1 |
|
節能燈控制主板 |
1 |
|
節能燈 |
1 |
|
IC門禁控制器 |
1 |
|
門鈴主板 |
1 |
|
人體感應模塊 |
1 |
|
空開、漏電保護 |
1 |
|
電源/5A |
1 |
|
攝像頭 |
1 |
|
6 |
客廳控制中心 |
智能家居控制器 |
1 |
|
多功能面板 |
1 |
|
節能燈控制主板 |
1 |
|
節能燈 |
1 |
|
空調電視機 |
1 |
|
智能插座(2個) |
2 |
|
紅外轉發器主板 |
1 |
|
4G路由器 |
1 |
|
空開、漏電保護 |
1 |
|
電源/5A |
1 |
|
7 |
陽臺控制中心 |
智能家居控制器 |
1 |
|
多功能面板 |
1 |
|
節能燈控制主板 |
1 |
|
節能燈 |
1 |
|
風雨探測器 |
1 |
|
智能溫濕度計 |
1 |
|
空開、漏電保護 |
1 |
|
電源/5A |
1 |
|
8 |
上位機軟件 |
定制設計 |
1 |
|
9 |
工具 |
香蕉連接線 |
1 |
|
仿真器 |
1 |
|
485、串口調試器 |
1 |
|
測試網線 |
1 |
|
