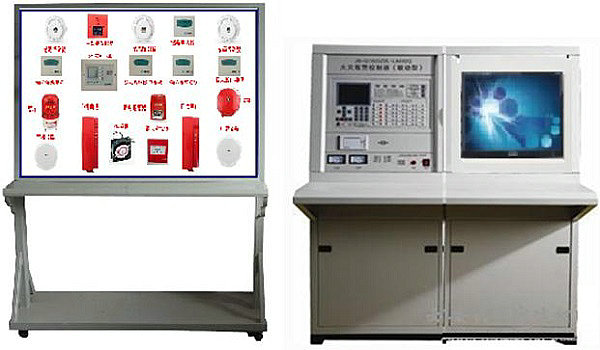

MYLY-45智能消防滅火與消防控制系統
智能消防滅火與消防控制系統-概述:
本系統在智能建筑中通常被作為智能建筑三大體系中的BAS(建筑設備管理系統)的一個獨立的子系統。該系統是通過消防系統中各個探測設備(煙感探測器及溫感探測器)的參數變化進行火災報警,并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心,對整個智能樓宇消防系統進行監控,并可進行平面圖導入、畫面布局、報警點設置等,主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
二、參數及性能:
(1)裝置組成:
本系統全部器件均采用實物,整個實訓裝置主要由CRT、編程軟件、監控軟件、網絡適配器等組。
軟件系統功能,CAD平面軟件,CRT,設計軟件,CRT運行軟件,可過CAD平面設置各種消防布局圖,CRT圖形在平面圖中按實際探測器點進行配置,功能強大,運行操作方便快捷。
(2)系統實訓功能:
能對整個智能樓宇消防系統進行監控,并可進行平面圖導入、畫面布局、報警點設置等。
(3)系統技術指標:
工作電壓:三相五線380V±5% 50Hz
整機容量:<5kW
控制中心臺外型尺寸: 180×95×115cm3;
演示控制實訓臺尺寸:150×65×180cm3
三、可以做的實訓項目:
1:消防報警聯動監控計算機中心的操作
2:平面圖的導入和配置操作
3:報警點的設置操作
4:制控系統的管理
5:自動消防噴水系統的聯網實訓、
6:消防聯動系統的聯網實訓、
7:消防廣播系統的聯網實訓、
8:消防聯動動主機的設置
9:消防聯動主機的聯動編程
10:消防探測器的便用與編碼
11:消防系統模塊的作用與聯接
12:消防報警系統的互聯操作,線路故障的判斷與處理
13:系統原理桔構設計
14:消防報警聯動監控計算機中心軟件(選做)
四、硬件參數:
1、基本配置
電源控制屏(鐵質雙層亞光密紋噴塑結構)
提供交流電源:單相交流電220V 50Hz,帶有過流保護
2.樓宇實訓臺桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有柜門,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構,便于移動和固定,有利于實訓室的布局。
3.火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示,可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄,記錄控制器運行中的各種事件,可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路,可連接254個現場器件
(6)1個 RS485 通訊口,用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊,可接16臺火災顯示盤;2臺設備操作盤;4臺(8區)滅火控制盤
4.火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網,采用192×64點陣液晶實時顯示本樓層的各種事件信息,使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件,從而迅速地采取相應措施。
5.探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測,控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7.聯動盤現場接口
(1)三線控制,接線部分簡潔方便,輕松實現啟;卮鸸δ埽
(2)兩種輸出控制方式可供選擇,電平輸出和脈沖輸出。
8.手動報警按鈕
火災發生時,按下有機玻璃片,按鈕的火警燈點亮,同時向控制器發出火警信號;
9.消防栓按鈕
火災時按下壓片控制器報警,點亮火警指示燈(紅),同時輸出一組外控空接點,啟動消防泵時,接入啟泵回答信號,啟泵指示燈點亮(綠色),復位時,滑下滑動蓋,按下復位按鈕。
10.聲光報警器、警鈴
現場發生火災接到控制信號后,發出強烈的聲音警報信號,以達到提醒現場人員注意的目的。
11.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
