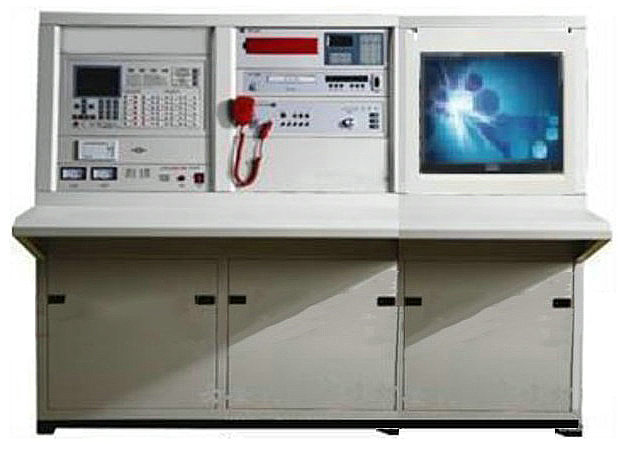

控制中心

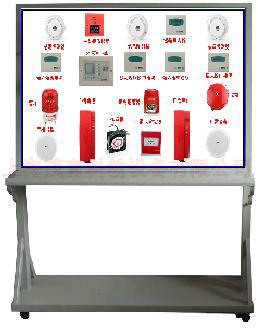

探測對象
消防自動化系統實訓裝置概述:
本裝置在智能建筑中通常被作為智能建筑三大體系中的BAS(建筑設備管理系統)的一個獨立的子系統。該系統是通過消防系統中各個探測設備(煙感探測器及溫感探測器)的參數變化進行火災報警,并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心,對整個智能樓宇消防系統進行監控,并可進行平面圖導入、畫面布局、報警點設置等,主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
二、設備的參數及性能:
(1)裝置組成:
本系統全部器件均采用實物,整個實訓裝置主要由計算機、編程軟件、監控軟件、網絡適配器等組。軟件系統功能,CAD平面軟件,CRT,設計軟件,CRT運行軟件,可過CAD平面設置各種消防布局圖,CRT圖形在平面圖中按實際探測器點進行配置,功能強大,運行操作方便快捷。
(2)系統實訓功能:
能對整個智能樓宇消防系統進行監控,并可進行平面圖導入、畫面布局、報警點設置等。
(3)系統技術指標:
1、工作電壓:?jiǎn)蜗嗳220V±5% 50Hz
2、整機容量:<1500W
3、控制中心臺外型尺寸: 180×95×115cm3;
4、演示控制實訓臺尺寸:150×65×180cm3
(4)可以做的實訓項目
1:消防報警聯動監控計算機中心的操作
2:平面圖的導入和配置操作
3:報警點的設置操作
4:制控系統的管理
5:自動消防噴水系統的聯網實訓、
6:消防聯動系統的聯網實訓、
7:消防廣播系統的聯網實訓、
8:消防聯動動主機的設置
9:消防聯動主機的聯動編程
10:消防探測器的便用與編碼
11:消防系統模塊的作用與聯接
12:廣播主機的操作,火警狀態下緊急廣播的切換操作;
13:?jiǎn)吸c(diǎn)廣播,廣播話筒的操作,系統功能設置;
14:背景音樂下的火警緊急廣播切換
15:無人執勤時應廣播的自動切換設置
16:廣播分配主機的操作,軟件設置錯誤的判斷與糾正
17:消防報警系統的互聯操作,線路故障的判斷與處理
18:火警通訊主機的操作,系統功能設置
19:主機與電話分機的通訊操作,分機電話的操作
20:系統原理桔構設計
21:消防報警聯動監控計算機中心軟件的操作培訓資料
三、消防自動化系統實訓裝置,消防自動化系統實訓設備,消防自動化系統實訓平臺硬件參數
1、基本配置
1.電源控制屏(鐵質雙層亞光密紋噴塑結構)
提供交流電源:?jiǎn)蜗嘟涣麟?20V 50Hz,帶有過流保護
2.樓宇實訓臺桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有柜門,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構,便于移動和固定,有利于實訓室的布局。
3.火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示,可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄,記錄控制器運行中的各種事件,可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路,可連接254個現場器件
(6)1個 RS485 通訊口,用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊,可接16臺火災顯示盤;2臺設備操作盤;4臺(8區)滅火控制盤
4.火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網,采用192×64點陣液晶實時顯示本樓層的各種事件信息,使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件,從而迅速地采取相應措施。
5.探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測,控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7.聯動盤現場接口
(1)三線控制,接線部分簡潔方便,輕松實現啟停回答功能;
(2)兩種輸出控制方式可供選擇,電平輸出和脈沖輸出。
8.手動報警按鈕
火災發生時,按下有機玻璃片,按鈕的火警燈點亮,同時向控制器發出火警信號;
9.消防栓按鈕
火災時按下壓片控制器報警,點亮火警指示燈(紅),同時輸出一組外控空接點,啟動消防泵時,接入啟泵回答信號,啟泵指示燈點亮(綠色),復位時,滑下滑動蓋,按下復位按鈕。
10.聲光報警器、警鈴
現場發生火災接到控制信號后,發出強烈的聲音警報信號,以達到提醒現場人員注意的目的。
11.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12、廣播錄放盤
廣播錄放盤一套,要求采用計算機控制技術,整機高可靠、操作簡潔直觀,多項自動功能,體現以人為本的設計思想。
上電方式(復位、正常、線路1),四種鐘聲后面板可置,方便用戶遙控電源啟動。
32分鐘99段電子錄音機,聯動自動錄音,事故狀態下無人值守自動播放。
采用平插盒式磁帶放音機,自動翻面、循環播放,非事故狀態下自動播放。
完美的話筒工作系統:手持鍵控啟動、"叮咚"提示音進入、小音量背景音樂、防音頻回饋肅叫、軟切換音源、循環放音可選。
兩個各自獨立的音頻輸出口:事故廣播輸出口和正常廣播輸出口。
正常廣播輸出口在事故啟動時依然輸出背景音樂,適用于非事故地區的不間斷廣播。
正常啟動下,兩個輸出口輸出同樣的信號;事故啟動下,僅有事故廣播輸出口輸出事故廣播信號,而正常廣播輸出口繼續輸出事故啟動前的背景音樂信號。
兩個標準外線輸入口:外線1(可控口)。外線2(非啟動口)。
C線聯動控制口,緊急情況下可自動啟動。
J線聯動檢查口,隨時檢查C線連接是否良好。
D線聯動回答口,事故啟動期間送出回答信號。
遙控24V輸出口,事故啟動期間送出24V電平,可遙控其它設備啟動。
13、GT152功率放大器
功率放大器二套,要求選全觸摸按鍵開關、32級音量數字控制、音量?jī)?chǔ)存記憶,開機自動賦值、放音音量LED條形顯示表、輸出電平LED條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護,自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱,并有過熱保護功能過載顯示燈,告警顯示燈,告警輸出時可供給聯動控制器信號外控啟動端口,自動上電,實現語音報警廣播的聯動功能
供電電源:直流供電型:DC24V±4V;交直流供電型:AC220V,DC24V±4V;
交流供電型:AC220V
輸出特性:定壓120V
使用條件:①溫度:-10℃至40℃ ②濕度:≤90%RH
儲存條件:①溫度:-15℃至45℃ ②濕度:≤80%RH
諧波失真:63Hz-16KHz ≤5%
頻率特性:63Hz-16KHz ≤1dB
輸入電平:0 dB
輸入阻抗:平衡式 600(歐姆)
信噪比:①低阻傳聲器:≥55dB ②線路輸入:≥70dB
電壓調整率:≤2dB
14、火警對講電話主機:
火警對講電話主機一套,要求選總線型的,并具有以下全部功能和指標:
實現主機與分機的點對點雙向呼叫及語音對講;
能錄入用戶信息,在有火警發生時自動撥通預設報警電話將用戶信息發送出去;
帶有隔離接口,能夠與網上其它節點通信,接受火災報警控制器傳送的火警和故障信息,或?qū)?duì)講電話的工作狀態傳送給報警控制器;
有自動尋呼功能,能夠在接受到火警或故障信息后,自動撥通用戶設置的自動尋呼號,將火警或故障發生部位發送至用戶尋呼機上;
有不少于5分鐘的對講錄音功能,能自動記錄最近5分鐘內的通話;
能同時與6臺分機對講;
編址分機有兩種形式,一種為帶對講手柄的壁掛型,另一種為墻壁插孔型;
有四組各40個部位的一對一呼叫按鈕。
工作電源:DC26.5V±1V,≤0.5A;
信號制式:DTMF;
失真:≤5%(at 1KHz);
信噪比:≥40dB;
負載能力:系統可連接多達160臺編址插件,其中可有多達16臺壁掛式編址分機,主機可同時與6臺分機通話;
使用環境:
溫度:-10℃ ~+50℃;
濕度:< 95%(40℃)不結露。
15、火警對講電話分機:火警對講電話分機二套,要求選同主機配套的。
