MYLY-36水塔水位自動控制模型
一、水塔水位自動控制模型-概述：
本模型作為PLC控制系統的一個物理模型，是由有機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。
水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控制出水的流量。用擴散硅壓力變送器來檢測液位，輸出4～20mA標準信號，通過PLC可編程控制器可實現液位的開關和閉環控制，它可作為學校老師和科研技術人員作為研究PLC算法控制的一個實驗平臺。

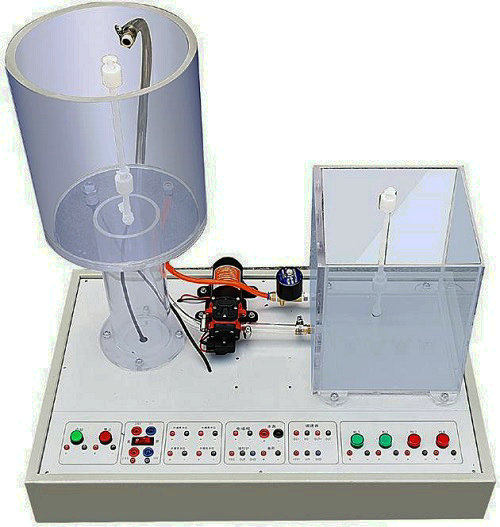

參考圖
二、技術參數：
1、工作電源：?jiǎn)蜗?20+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤60kg。
5、外形尺寸約：700mm×375mm×500mm；
三、主要部件配置表
|
序號 |
名稱 |
型號或簡要說明 |
數量 |
單位 |
|
1 |
鐵質噴塑機座 |
|
1 |
只 |
|
2 |
水箱 |
材質：亞克力 |
1 |
只 |
|
3 |
水池 |
材質：亞克力 |
1 |
只 |
|
4 |
電機 |
功率：0.4KW，轉速：600rpm |
1 |
只 |
|
5 |
液位開關 |
XCWJ |
2 |
只 |
|
6 |
電磁閥 |
5120-5LZD-01 24V |
1 |
只 |
|
7 |
接線端子 |
接線端子外徑4mm |
15 |
個 |
|
8 |
手動閥 |
|
1 |
個 |
|
9 |
紅色按鈕 |
|
1 |
個 |
|
10 |
綠色按鈕 |
|
1 |
個 |
|
11 |
紅色指示燈 |
|
2 |
個 |
|
12 |
綠色指示燈 |
|
2 |
個 |
|
13 |
PLC |
FX3U-32MT(用戶可以自備) |
1 |
臺 |
|
14 |
擴展模塊 |
FX3U-3A-ADP(用戶可以自備) |
1 |
臺 |
四、實驗內容
1、單步控制實驗
2、自動步序?qū)嶒?yàn)
3、定時運行實驗
4、連續控制實驗
友情提示：
1、設備驗收：各采購單位收貨時請檢查水塔水位自動控制模型的貨品外觀，核實的水塔水位自動控制模型及配件，拒收處于受損狀態的水塔水位自動控制模型；
2、設備質保：茂育將為各采購單位提供水塔水位自動控制模型說明書內的質保條件和質保期，在質保范圍內提供對水塔水位自動控制模型的免費維修，超出條件承諾時提供對水塔水位自動控制模型的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>水塔水位自動控制模型的選型錯誤或購水塔水位自動控制模型數量錯誤，造成水塔水位自動控制模型的退換貨要求，將不被接受；
4、設備貨期：對水塔水位自動控制模型的發貨期為參考值，如您需要了解水塔水位自動控制模型的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對水塔水位自動控制模型有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關水塔水位自動控制模型的技術咨詢。
