MYLY-34立體車庫實訓模型
立體車庫實訓模型-功能概述：
本模型裝置為實際自動車庫系統的微縮，使用可編程控制器控制，設有12個車位，在X、Y、Z軸三個方向上準確地驅動直流電機進行自動儲存或取出儲存的成品，完善的執行機構可實現現代物流系統中自動存儲系統全部動作過程。

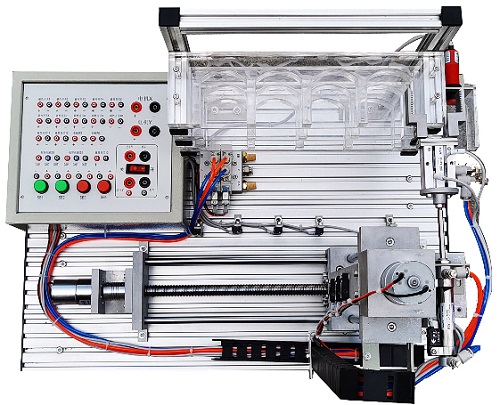

參考圖片
二、技術參數：
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤60kg。
5、尺寸：不小于700*480*500mm
三、設備結構：
實訓裝置臺架為金屬結構，實訓考核裝置各常用模塊均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
四、設備特點：
1、手動/自動控制模式，針對硬件檢測及程序校驗。
2、開放的執行機構，可根據不同的控制方案編程，構成不同的執行系統，適應不同層次的人員進行PLC學習和編程。也可作為課題設計或研究使用。
3、產品為開放式，整體機械構造清晰可見。
五、部分實訓項目：
試驗內容
7、機械：裝置的機械安裝與位置調整；
8、電氣：電器元件的布線，執行電機的選用；
9、傳感器：微型光電開關的選擇與應用；
10、PLC：PLC控制驅動器的編程及應用。
六、主要配置清單
|
序號 |
名稱 |
型號 |
數量 |
單位 |
|
1 |
直流電機 |
|
2 |
臺 |
|
2 |
貨架 |
12個倉位 |
1 |
臺 |
|
3 |
運動導軌 |
|
2 |
套 |
|
4 |
鐵質噴塑機座 |
|
1 |
件 |
|
5 |
接線端子排 |
|
1 |
條 |
|
6 |
磁性開關 |
|
8 |
個 |
|
7 |
中間繼電器 |
|
4 |
個 |
|
8 |
單桿氣缸 |
|
1 |
件 |
|
9 |
電磁閥 |
|
2 |
件 |
|
10 |
夾爪 |
|
1 |
件 |
|
11 |
PLC |
FX3U-48MT(用戶可以自備) |
1 |
臺 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查立體車庫實訓模型的貨品外觀，核實的立體車庫實訓模型及配件，拒收處于受損狀態的立體車庫實訓模型；
2、設備質保：茂育將為各采購單位提供立體車庫實訓模型說明書內的質保條件和質保期，在質保范圍內提供對立體車庫實訓模型的免費維修，超出條件承諾時提供對立體車庫實訓模型的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>立體車庫實訓模型的選型錯誤或購管道立體車庫實訓模型數量錯誤，造成立體車庫實訓模型的退換貨要求，將不被接受；
4、設備貨期：對立體車庫實訓模型的發貨期為參考值，如您需要了解立體車庫實訓模型的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對立體車庫實訓模型有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關立體車庫實訓模型的技術咨詢。
