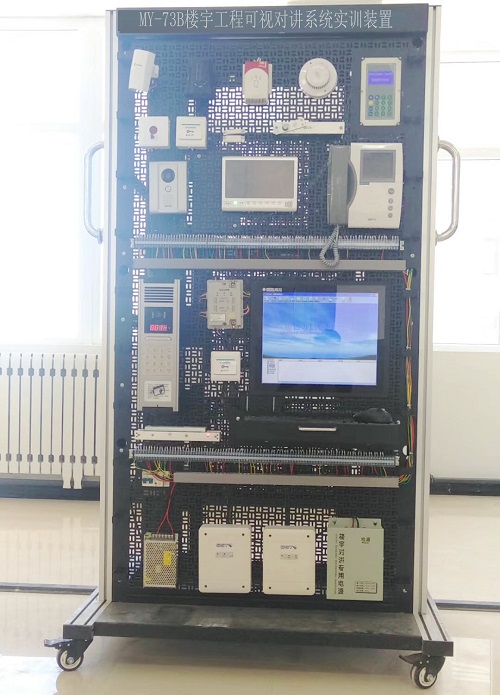

MY-73B樓宇工程可視對講系統實訓裝置
樓宇工程可視對講系統實訓裝置-依據智能建筑行業的發展趨勢和特點,結合樓宇智能化技術的功能和應用,以樓宇5A子系統工作任務為導向,基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展,多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等;系統地訓練了學生專業技術、實際動手技能(安裝、布線、接線、編程、調試、運行、維護及維修等)、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力,同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。
二、技術指標:
1、電源輸入:單相三線(第三方接地),AC220V±10%,50/60Hz;
2、安全保護:接地,漏電(動作電流≤30mA),過壓,過載,短路;
3、整機功耗:≤300W;
4、外形尺寸(寬×高×深):1060mm×1900mm×800mm(工業鋁型材支架);
三、主要配置:
序號 |
器材名稱 |
數量 |
單位 |
備注 |
1 |
立式實訓平臺 |
1 |
臺 |
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
4 |
線纜管理架 |
12 |
個 |
|
5 |
電源管理模塊 |
1 |
臺 |
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
7 |
門前鈴 |
1 |
個 |
|
8 |
室內分機 |
1 |
臺 |
|
9 |
電控鎖 |
1 |
個 |
|
10 |
門磁開關 |
1 |
對 |
|
11 |
被動紅外空間探測器 |
1 |
個 |
|
12 |
煙感探測器 |
1 |
個 |
|
13 |
燃?xì)馓綔y器 |
1 |
個 |
|
14 |
緊急求助按鈕 |
1 |
個 |
|
15 |
警鈴 |
1 |
個 |
|
16 |
室外主機 |
1 |
臺 |
|
17 |
層間分配器 |
1 |
個 |
|
18 |
聯網器 |
1 |
個 |
|
19 |
電磁鎖控制器 |
2 |
個 |
|
20 |
開門按鈕 |
2 |
個 |
|
21 |
電磁鎖 |
2 |
個 |
|
22 |
IC卡 |
4 |
張 |
|
23 |
小區門口機 |
1 |
臺 |
|
24 |
聯網器 |
1 |
個 |
|
25 |
管理中心機 |
1 |
臺 |
|
26 |
通訊轉換器 |
1 |
個 |
|
27 |
可視對講系統管理軟件 |
1 |
套 |
|
28 |
6位PDU電源 |
1 |
個 |
|
29 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
24位 |
30 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
31 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
32 |
單口86型信息面板 |
4 |
個 |
|
33 |
86型底盒 |
4 |
個 |
86型 |
34 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
35 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
36 |
專用橋架 |
1 |
套 |
|
37 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
39 |
實驗指導書 |
1 |
本 |
茂育配套 |
四、實訓項目:
1) 系統的安裝、布線、接線、編程、調試、運行、維護及維修;
2) 線路故障的設置、檢測及排除;
3) 各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統;
4) 室內安防系統布/撤防的設計、接線、調試和演習;
5) 住戶系統的設計、接線、調試和演習;
6) 住戶與大樓系統的設計、接線、調試和演習;
7) 住戶、大樓與小區系統的設計、接線、調試和演習;
8) 對講門禁及室內安防系統管理軟件的操作及管理;
9) 橋架及其支架的安裝和布線;
10) 信息插座和機架設備的安裝;
11) 水晶頭及跳線的制作和測試;
12) RJ45模塊和配線架的壓線和測試;
13) RJ45跳線的連接及鏈路的測試。
