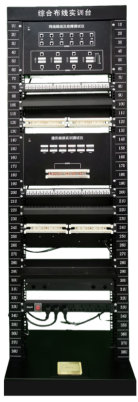

MYLYX-01C綜合布線故障檢測與維護實訓裝置


一、技術規格:
外型尺寸:長600mm,寬530mm,高1800mm
電壓/功率:交流220V/50W
配套設備:6U網絡壓接線實驗儀1臺、6U網絡跳線檢測及故障演示儀1臺、3U光纖故障模擬箱1臺、6U光纖配線端接實驗儀1臺、網絡理線環2個、8口PDU電源插座1個、100回110型通信跳線架2臺、24口網絡配線架2臺、24口光纖配線架1臺、零件/工具盒1個、電源地插1套。
二、產品特點:
1、
綜合布線故障檢測與維護實訓裝置,綜合布線故障檢測與維護實訓設備選用19英寸開放式落地型機架,外形尺寸:長0.6米,寬0.53米,高1.8米。機架下部有4個地腳螺絲固定,保證設備牢固,能夠承受實訓打線沖擊力。
2、6U機架式帶彩色LED色塊顯示功能的網絡壓接線實訓測試儀(彩色LED色塊顯示燈,共96個)1臺,每芯線端接對應彩色LED發光塊,直觀持續顯示端接連接狀況和線序,分48組共有96個發光色塊,同時顯示6根雙絞線全部端接情況,直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
1)彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺,對應彩色LED發光塊顯示RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊,直觀持續顯示連接狀況和線序,分為32組共有64個發光色塊燈,并設有線纜類型、組別、故障類型提示燈,可快速同時檢測出4根跳線壓接情況。故障模擬演示功能,設置6組(正確、反接、跨接、斷路、交叉、短路)常見網絡布線正確與故障類型。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
2)3U光纖故障模擬箱1臺,裝有SC-SC、LC-LC適配器,模擬光纖的交叉、開路等故障。
3)6U光纖配線端接實驗儀1臺,8路多種光纖跳線和鏈路同時測試功能,配置的LED指示燈具有持續和間斷閃爍兩種顯示功能,直觀測試各種光纖跳線和復雜光纖鏈路通斷。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
三、實訓功能:
1、能夠進行網絡雙絞線配線和端接實訓,每臺設備每次端接6根雙絞線兩端,每根雙絞線兩端各端接線8次,每次實訓每人端接線實訓共計96次。
2、可制作和測量4根網絡跳線,測試儀設有對應指示燈組,自動同時顯示出4根網絡跳線線序及類別(屏蔽/非屏蔽、幾類線、幾芯線),壓接是否正確,執行標準(568A或568B),故障類型等結果。
3、能夠進行25對大對數電纜的端接原理和技能實訓。設備必須能夠進行大對數電纜配線和端接實訓,每臺設備每次端接大對數電纜的兩端,每次實訓每人端接線100次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序,共有100個指示燈分50組,同時顯示大對數電纜的全部端接情況,能夠直觀判斷大對數電纜的跨接、反接、短路、斷路等故障
4、能夠8路多種光纖跳線和鏈路同時測試功能。
5、開放式機架的立柱具有橋架布線實訓功能和安裝網絡插座功能。
6、設備兩側立柱預設20個Φ25穿線孔,能夠?qū)崿F(xiàn)PVC管/鋼管暗埋穿線模擬實訓功能。
7、與網絡配線架、通訊跳線架組合進行多種端接實訓,仿真機柜內配線端接實訓。
8、具有實訓考核評定功能,設備內置WIFI無線信號或者RS485傳輸模塊,教師可通過上位機考核系統,實時監測多組學生實訓情況,同時支持各類技能大賽現場實施評判、管理、打印功能。

友情提示:
1、設備驗收:各采購單位收貨時請檢查
綜合布線故障檢測與維護實訓裝置的貨品外觀,核實綜合布線故障檢測與維護實訓裝置的數量及配件,拒收處于受損狀態的物聯網智能家居綜合實訓系統;
2、設備質保:上海茂育將為各采購單位提供
綜合布線故障檢測與維護實訓裝置產品說明書內的質保條件和質保期,在質保范圍內提供對綜合布線故障檢測與維護實訓裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌?/span>綜合布線故障檢測與維護實訓裝置選型錯誤或購買數量錯誤,造成綜合布線故障檢測與維護實訓裝置的退換貨要求,將不被接受;
4、設備貨期:對
綜合布線故障檢測與維護實訓裝置的發貨期為參考值,如您需要了解綜合布線故障檢測與維護實訓裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對綜合布線故障檢測與維護實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有綜合布線故障檢測與維護實訓裝置的技術咨詢。
