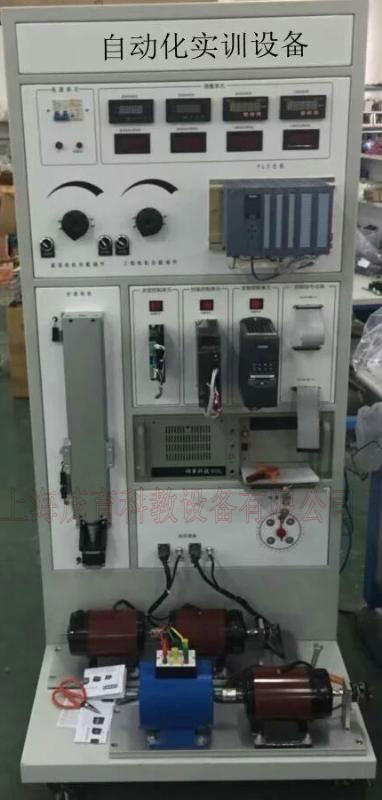

MY-35B自動化實訓裝置

自動化實訓裝置-產品概述:
自動化實訓裝置需按照人社部頒發的“維修電工技術等級標準”和“職業技能鑒定規范”的內容要求,結合技能大賽電氣安裝與調試項目的競賽規程,根據維修電工高級、技師培訓的實際情況建立集培訓學習、理論驗證、實訓操作、考核鑒定于一體的多功能實訓裝置。同時可以讓學生學會PLC 控制技術、步進控制技術、伺服傳動控制技術、傳感器技術、位置控制技術、機械傳動等技術,提高學生綜合應用PLC技術能力,主要用于電氣自動化設備安裝與維修、機電一體化等專業崗位的技能實訓與考核。
二、技術參數:
1.輸入電壓:三相四線(或三相五線)~380V±10%  50Hz
2.工作環境:環境溫度范圍為-10℃~+40℃,相對濕度<85%(25℃),海拔<2000m。
3.裝置容量:<1.5kVA
4.實訓裝置為
三、每工位配元器件要求

序號 名稱 規格/型號 單位 數量 備注
1 交流電動機控制實訓模塊(兩臺三相交流異步電動機、一臺雙速電動機) 一臺交流異步電動機采用編碼器測速并顯示,一臺雙速電機采用霍爾開關測速 1 采用知名品牌
2 電機轉換端子實訓模塊 由黃綠紅強電座各4組,固定于1.2mm厚鋼板上,每組強電座絲印有電氣符號標識。 1 采用知名品牌
3 傳感器模塊 配行程開關2個,電感、電容、光電傳感器各1個 1 采用知名品牌
4 CPU 三菱3-48mr 1
5 變頻器 變頻范圍:0-400HZ,輸出電壓:380-650V,輸出功率:0.75-400W 1 三菱 d-720
6 指示燈模塊 DC24V  3紅、3黃、3綠 9 采用知名品牌
7 熱過載繼電器模塊 JRSID-25  0.63-1A 2 配底座
8 JRSID-25 1.6-2.5A 1 配底座
9 接觸器模塊 LC1-D0601M5N  AC220V 8 三對常開一對常閉
10 LA1-DN22 8 采用知名品牌
11 DC24V繼電器 8 采用知名品牌
12 漏電保護器模塊 DZ47LE-32-4P 10A 1 采用知名品牌
13 開關電源模塊 CL-A-15-5 1 DC5V/3A
14 HS-100-24 1 DC24V/4.5A
15 按鈕開關模塊 Φ22-LAY16-AR11 紅色 5  三力
16 Φ22-LAY16-AG11 綠色 5  三力
17 Φ22-LAY16-CR11 1  三力
18 Φ22-LAY16-DB22  2 兩檔  三力
19 Φ22-LAY16-DB22   2 三檔  三力
20 接線排及線槽 SUK-1.5N 1 若干
21 觸摸屏 昆侖通態7寸 1
22 實訓平臺 由40x40mm型材、1.2mm厚網孔板組建門子結構 個 1
四、需要完成的實訓內容:
典型電機控制技術:
實驗一: PLC控制三相異步電機電機啟停
實驗二: PLC 控制電動機順序控制
實驗三: PLC 控制電動機點動和自鎖控制
實驗四 :PLC 控制電動機星/三角啟動自動控制
實驗五: PLC控制三相異步電機正反轉
實驗六: PLC控制三相異步電機帶限位自動往返控制
變頻器控制實驗:
實驗一  變頻器功能參數設置與操作
實驗二  外部端子點動控制
實驗三  設定頻率運行
實驗四  變頻器控制電機正反轉
實驗五  多段速度選擇變頻器調速
實驗六  電位器控制變頻器外部電壓調速
實驗七  基于PLC通訊方式的變頻開環控制


友情提示:
1、設備驗收:各采購單位收貨時請檢查
自動化實訓裝置的貨品外觀,核實自動化實訓裝置的數量及配件,拒收處于受損狀態的自動化實訓裝置;

2、設備質保:茂育將為各采購單位提供自動化實訓裝置產品指導書和質保期,在質保范圍內提供對自動化實訓裝置的免費維修,超出條件承諾時提供對自動化實訓裝置的有償維修;

3、設備退換貨:各采購單位單方面原因?qū)е碌?/span>自動化實訓裝置選型錯誤或自動化實訓裝置購買數量錯誤,造成自動化實訓裝置的退換貨要求,將不被接受;

4、設備貨期:對自動化實訓裝置的發貨期為參考值,如您需要了解自動化實訓裝置的精確貨期,請與上海茂育公司的銷售人員聯系;

5、咨詢電話:如各采購單位對自動化實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關自動化實訓裝置的技術咨詢;
