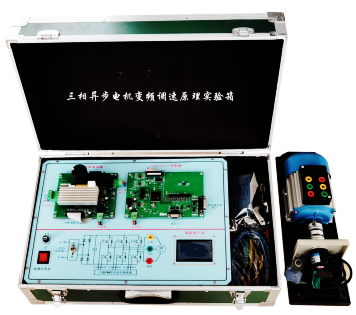

MYDJ-57電機變頻調速實驗箱

一、電機變頻調速實驗箱-概述：
空間矢量脈寬調制-SVPWM，主要思想是把三相交流電機等效為直流電機，然后跟蹤圓形磁場。SVPWM主要由：波形發生器，Chark變換，扇區判斷，Park變換，橋臂作用時間，比較器，插入死區等模塊組成。
本實驗系統是基于德州儀器TI公司的28335型C2000系列DSP而設計的高性能矢量控制變頻調速系統。系統由實驗箱(含DSP控制板、IPM智能功率驅動模塊和24V開關電源)、XDS100V2-USB2.0仿真器，三相鼠籠式異步電動機，增量式光電編碼器，聯軸器，固定電機導軌等組成。
  本系統可實現在線編程，通過XDS100V2  USB2.0仿真器在線仿真，提供源程序，可在線燒寫DSP程序。

二、系統特點：
1、系統安全性強：控制板與驅動板獨立分開、DSP控制電源與電機動力電源分開設計、強弱電隔離設計，同時強電部分采用隔離變壓器輸出。
2、DSP控制板功能齊全： 控制板采用24V供電，設有1路CAN總線接口, 1路RS232接口, 1路RS485接口,1路增量光電編碼器接口，集成LCD顯示和鍵盤,引出5路ADC接口,引出QEP接口。
    3.功率驅動板功能完善：驅動板的控制電源采用DC24V電源。高壓電源輸入采用單相220V（安全隔離變壓器輸入）。功率器件采用IPM(20A/600V),驅動板最大輸出電流15A。設有高精度霍爾電流傳感器采集相電流，同時也采集了直流母線電壓，設備具有軟啟動保護功能。
4、人機交互界面直觀：設有液晶顯示窗口，直接顯示電機運行參數，提供配套上位機軟件，通過串口通訊，可提供4通道示波器,具有動態波形顯示，曲線錄波.波形縮放,更具有波形數據保存的功能,便于數據分析,4通道的數據更是能方便導入EXCEL中。
5、提供C語言程序源代碼：提供配套的C語言程序，可自行修改與燒寫下載運行及仿真。
三、基本實驗項目：
1、DSP28335的認識。
2、CCS編程軟件的使用
3、三相異步電機雙閉環矢量控制變頻調速原理實驗（FOC/SVPWM ）

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查電機變頻調速實驗箱的貨品外觀，核實電機變頻調速實驗箱的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供電機變頻調速實驗箱使用說明書和質保期，在質保范圍內提供對電機變頻調速實驗箱的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾姍C(jī)變頻調速實驗箱選型錯誤或設備購買數量錯誤，造成電機變頻調速實驗箱的退換貨要求，將不被接受；
4、設備貨期：對電機變頻調速實驗箱的發貨期為參考值，如您需要了解電機變頻調速實驗箱的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對電機變頻調速實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電機變頻調速實驗箱的技術咨詢；
