二、裝置特點:

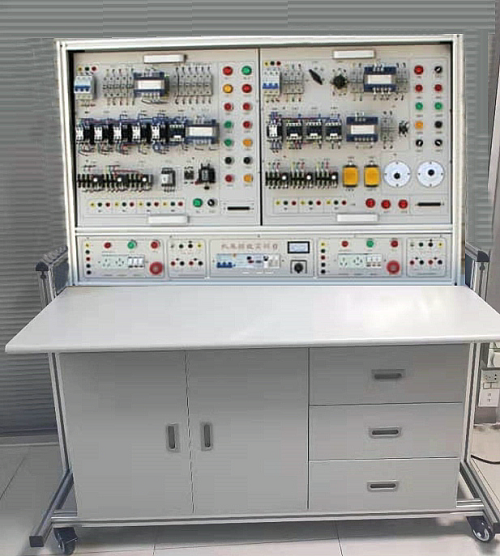

1、本裝置采用標準配掛箱式,把2種常用典型的機床線路組合在一個實訓臺上,2種機床分別為X62W型銑床、C6140普通車床,該實訓臺的結構設計合理緊湊。一臺裝置完成2種機床實訓考核,經濟效益更加顯著。
2、直觀性強,通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機,可模擬各種實際機床的電氣線路,也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一只轉換開關就能實現兩種機床電路的切換,方便快捷。
5、可以人為的設置故障點,只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器,以確保操作者的安全。此外,還設有定時器兼報警記錄儀(服務管理器),為學員的考核提供了一個統一的標準。
三、技術參數:
1、輸入電壓:三相四線~380V±10% 50Hz
2、工作環境:環境溫度范圍為-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、外形尺寸:1500mm×700mm×1500mm
5、設備重量:100k
四、裝置構成
一)、主控屏
1、三相四線電源輸入,通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
2、設有450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。
3、三相四線電源輸出,具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4、電機配3臺
二)、實訓桌:桌體為鐵質雙層亞光密紋噴塑,桌面防火、防水、耐磨高密度板。
五、實訓項目與目的
1、CA6140車床電氣控制電路單元常見故障檢查與排除( 10個故障現象)
1)主軸電機缺相,在進KM1觸點之前斷路;
2)主軸電機缺相,在KMM1觸點與FR1之間斷路;
3)控制回路失效,在FU1與TC之間斷路;
4)刀架快速移動電機缺一相,在FU1與KA2觸點之間斷路;
5)刀架快速移動電機缺一相,在KA2觸點與刀架快移電機之間斷路;
6)主軸電機,刀架快移,冷卻泵控制失效,變壓器TC與FU2之間斷路;
7)主軸電機、刀架快移、冷卻泵控制失效。熱電器FR1與FR2兩常閉觸點之間斷路;
8)主軸電機不能啟動,KM1線包到TC間斷路;
9)刀架快移、冷卻泵間控制均不能控制。按鈕SB1與SB2之間連線斷開;
10)冷卻泵控制失效,啟動按鈕QS2與KM1常開觸點之間開路;
2、X62W銑床電氣控制電路單元常見故障的檢查與排除(15個故障現象)
1)主軸電機正、反轉均缺一相,進給電機、冷卻泵缺一相,控制變壓器及照明變壓器沒電;
2)主軸電機起動缺相;
3)主軸電機無論正反轉均缺一相;
4)主軸電機無論正反轉均缺一相;
5)快速進給電磁鐵不能動作;
6)照明及控制變壓器沒電,照光燈不亮,控制回路失效;
7)控制變壓器沒電,控制回路失效;
8)除冷卻泵及主軸沖動外,其余控制均失效;
9)主軸沖動失效;
10)主軸制動失效;
11)主軸啟動失效;
12)工作臺進給控制及快速進給控制失效;
13)主軸運轉不能啟動;
14)主軸點軸只有點動,不能自鎖;
15)圓工作臺的進給控制及快速進給全失效;
