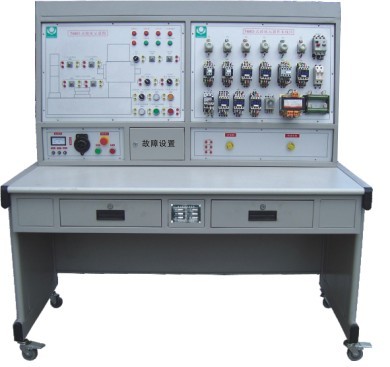

MY-M7130K 平面磨床電氣技能培訓考核實驗裝置
M7130K 平面磨床電氣技能培訓考核實驗裝置-是為各大、中專院校、職業學校的電氣自動化及相關專業及實驗內容的教學、考核而研制實驗設備,可用于課堂演示、機床電氣控制原理性操作及實驗實習,平面磨床實訓臺
采用實際電器,可作為社會電工類職業培訓中機床電氣維修方面的實習設備,同時也是職業資格培訓考核中選用的設備,能提高學生的動手能力,并克服以往只能在實際設備上進行教學,費用高且難以實現教學目的弱點,同時以高層次維修技能訓練提供了有效的設備,達到了耗資少、教學效果顯著的目的。
二、適用范圍:
本裝置適用于M7130K平面磨床電氣控制的模擬與M7130K平面磨床電氣故障排除的技能考核。
三、技術性能:
1、輸入電源:三相四線(~380V±10% 50Hz)
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<1KW
4、外形尺寸:1410mm×725mm×1535mm
四、基本裝備
1、電源控制面板(鋁質面板)
(1)交流電源(帶有漏電保護措施)
提供市電提供三相交流電源(380V)
(2)人身安全保護體系
電壓型漏電保護器:對線路出現的漏電現象進行保護,使控制屏內接觸器跳閘,切斷電源。
電流型漏電保護裝置:控制屏若有漏電現象,漏電流超過一定值,即切斷電源。
2、主令控制及圖示板(鋁質面板)
面板上安裝有機床的所有主令電器及動作指示燈,機床的所有操作都在這塊面板上進行,指示燈可以指示機床的相應動作。
面板上印有M7130K平面磨床示意圖,可以很直觀地看出M7130K平面磨床的外形輪廓。
3、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件,這些元器件直接安裝在面板表面,可以很直觀的觀看它們的動作情況。
4、三相異步電動機
三個380V三相鼠籠異步電動機,分別用砂輪電動機、冷卻泵電動機和液壓泵電動機。
5、故障開關箱
設有32個開關,其中K1到K24用于故障設置;K25到K32保留。
6、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體結構,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構,便于移動和固定,有利于實驗室布局。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構、原理;
2、在電氣原理圖模式下,學生借助原理分析,通過測量找出故障點在某條線路上;
3、提高學生的動手能力的技能操作水平;
4、通過對機床故障排除,完成機床常見故障的排除;
5、可以設置故障點做為維修電工的技能考核臺。
