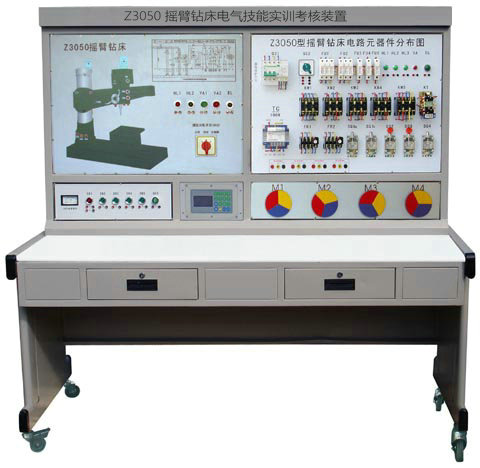

MY-Z3050搖臂鉆床電氣技能實訓考核裝置

搖臂鉆床電氣技能實訓考核裝置-是職業技術院校的電氣、自動化及相關專業等電氣控制的教學、考核而研制的，適用于課堂演示、機床電氣控制原理性的操作實訓。通過本裝置的實訓，不僅能提高學生的動手能力，而且還克服了以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時，為技能的訓練，提供了較理想的設備。
二、技術性能：
1、輸入電源：三相四線（～380V±10%  50Hz）
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m
3、裝置容量：＜1KW
4、外形尺寸：約1400mm×720mm×1500mm
三、基本裝備：
1、電源控制面板（鋁質面板）
（1）交流電源（帶有漏電保護措施）
  提供三相交流電源（380V）
（2）人身安全保護體系
  屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。
  屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、主令控制及圖示板（鋁質面板）
  面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
  面板上印有Z3050型搖臂鉆床示意圖，可以直觀地看出Z3050型搖臂鉆床的外形輪廓。
3、元器件安裝板
  面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，元器件直接安裝在面板表面，可以直觀的觀看它們的動作情況。
4、三相異步電動機
  四只380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵電動機、立柱松緊電動機和搖臂升降電動機。
5、故障開關箱：
  設有16個開關，其中K1到K16用于故障設置；
6、實驗桌：
  實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
三、實驗項目及主要內容：
1、學生熟悉常用低壓電器的機構、原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對機床故障排除，完成機床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
四、故障點一覽表：
1、 全部電機缺一相。
2、 冷卻泵電機缺一相。
3、 主軸電機缺一相。
4、 搖臂電機下降時缺一相。
5、 液壓電機缺一相，控制變壓器缺相控制電路失效。
6、 變壓器缺一相,控制回路失效。
7、 控制回路失效。
8、 主軸啟動失效。
9、 主軸能啟動外,其它控制均失效。
10、搖臂升降控制失效。
11、搖臂上升控制失效。
12、搖臂下降控制失效。
13、搖臂、主軸箱、立柱松緊控制失效。
14、搖臂、主軸箱、立柱松開控制失效。
15、搖臂、主軸箱、立柱夾緊控制失效。
16、搖臂自動夾緊控制失效。

---
