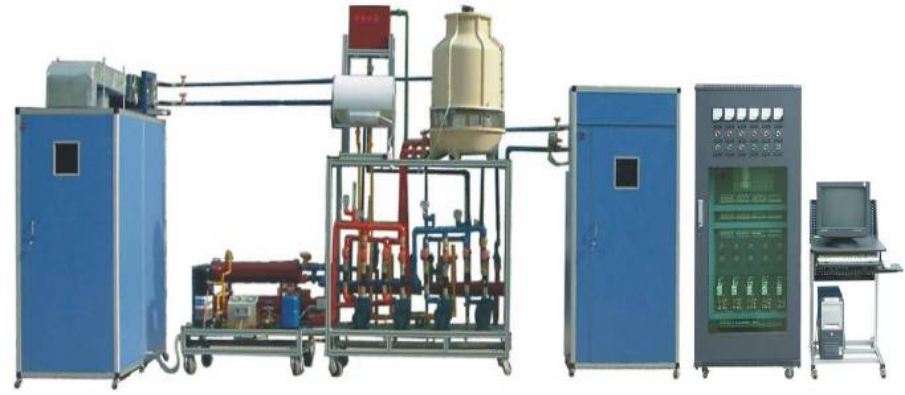

MYCN-26暖通空調系統實訓考核裝置

一、暖通空調系統實訓考核裝置=功能概述
裝置采用一次回風設計，信號連接采用集中端子排連接方式。
整個實驗裝置包括制冷（熱）機組和空調機組組成。全部機組由兩塊LON總線的DDC模塊控制。實驗調節系統采用閉環調節，并通過上位機監控系統進行監視、控制等遠程控制功能，使操作者不必靠近控制對象可以對系統進行遠程控制，系統具有數據采集和數據管理功能、動態數據交換功能、實時和歷史趨勢圖和事件自動記錄功能。
配套智能化實訓考核系統，對暖通及冷熱源系統的流程以及常出現的故障進行模擬仿真，通過故障模擬仿真進行故障考核、故障分析、故障排除等實訓內容。
二、技術指標
1) 電源：三相五線 AC 380 V±10% 50Hz；
2) 最大供冷量：7.5kW；
3) 最大輸入總功率：6.5kW；
4) 制冷額定功率：3.8kW；
5) 最大堵轉電流：50A；
6) 制熱額定功率：2.0kW；
7) 額定輸入電流：7A；
8) 循環風量：700m3/h；
9) 制冷劑：R22；
10) 漏電動作電流：≤30mA；
11) 安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準；
12) 外形尺寸：5000mm×2000mm×1800mm（長×寬×高）。
三、主體配置

序號	名稱	主要技術指標	數量	單位
1	水冷制冷機組	含1臺3匹谷輪壓縮機、1臺水冷冷凝器、1臺水冷蒸發器、1個膨脹閥、1個過濾器、1個儲液罐、1個溫控器、1個壓力保護器、一個電磁閥等。	1	套
2	冷卻水系統	含2臺冷卻水泵、1臺3噸冷卻水塔、1個水流量保護開關、6個手閥等。	1	套
3	冷凍水系統	含2臺冷凍水泵、1套分水器及集水器、1臺膨脹水箱、1個水流量保護開關、8個手閥、一個電磁閥等。	1	套
4	供暖系統	含1臺水加熱器、1臺熱水泵、2個手閥等。	1	套
5	模擬客房	1個客房模形900×1100×1750 mm、1臺風機盤管、1套溫控器及風量調節系統	1	套
6	模擬大廳	1個大廳模形1600×800×1600 mm、1套空氣處理系統、1套送風管、1套回風管及相關配套設備。	1	套
7	DDC主機	16個點，其中包括8個可軟件配置的通用輸入輸出點。這些點包括：3個通用輸入（UI），5個通用輸入輸出（U），2個數字輸入（DI），3個模擬輸出（AOV）和3個數字輸出（DO）。	2	臺
8	溫度傳感器（室內）	根據實際媒介對象及安裝位置選配不同型號量程的溫度傳感器，可選用溫濕度一體傳感器。管道內溫度傳感器熱響應時間不應大于25s。 • 測量范圍：10～400C • 測量精度：±0.50C • 輸出：PT100、PT1000或Ni電阻 • 防護等級：IP20	2	個
9	濕度傳感器	根據實際媒介對象及安裝位置選配不同型號量程的濕度傳感器，可選用溫濕度一體傳感器。濕度傳感器響應時間不應大于150s。 • 測量范圍：5％～95％ • 測量精度：5％ • 輸出：4～20mA • 防護等級：底座IP54	2	個
10	濾塵網壓差開關	50-500Pa	2	個
11	流量開關	DN25	4	個
12	浮球開關	浮球式，水位控制器	1	個
13	CO2傳感器	根據實際媒介對象及安裝位置選配不同型號量程的CO2傳感器。 • 測量范圍： 0～2000ppm • 測量精度：3％ • 輸出：4～20mA • 防護等級：IP20	2	個
14	水管溫度傳感器	根據實際媒介對象及安裝位置選配不同型號量程的水管溫度傳感器。管道內溫度傳感器熱響應時間不應大于25s。 • 測量范圍：0～500C（安裝于冷水管道時）；0～1200C（安裝于熱水管道時）； • 測量精度：±0.50C • 輸出：PT100、PT1000或Ni電阻 • 防護等級：IP54	6	個
15	水閥驅動與執行機構器	所有控制閥門應配有可調校式調控器及符合安裝場合和系統控制的要求。 DN50口徑以上的冷凍水調節必須配置帶彈簧復位的閥門驅動器，采用法蘭連接，執行機構無齒輪驅動，免維護。電動執行機構必須在閥門任何固定位置上操作，可以與管道平行或垂直安裝，如采用蝶閥時，電動執行機構可以螺栓直接固定在蝶閥頂部，而無需任何附加的支架、連桿或連接裝置。電動執行機構為全封閉式，外部帶手動執行機構部分，以提供恒定扭矩，可就地切換等百分比/線性運行模式，無需更換部件。水量調節的電動閥門驅動器必須為4-20mA或0-10V dc模擬信號連續調節。其它：滿足監控系統的精度要求和安裝現場的環境要求。	1	個

四、實訓項目
1) 認識暖通空調的結構及設備的實訓；
2) 暖通空調啟動和停止的實訓；
3) 暖通空調的運行、調節操作實訓；
4) 對暖通空調的運行工況及各運行參數進行檢測實訓；
5) 對DDC進行高級編程及DDC的安裝接線調試進行實訓；
6) 組態技術應用實訓：采用組態技術實現對暖通空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
7) 網絡遠程控制實訓；
8) 網絡的安裝及設置實訓；
9) 傳感器及變送器安裝和使用實訓；
10) 新風處理機系統實訓（制冷、熱）；
11) 空氣處理機系統實訓（制冷、熱）；
12) 濕度控制實訓；
13) 供回水壓差控制實訓；
14) 制冷機組控制實訓；
15) 組態軟件編程實訓；
16) 系統網絡控制實訓。

友情提示：
1、設備驗收：各采購單位收貨時請檢查暖通空調系統實訓考核裝置的貨品外觀，核實暖通空調系統實訓考核裝置的數量及配件，拒收處于受損狀態的暖通空調系統實訓考核裝置；

2、設備質保：茂育將為各采購單位提供暖通空調系統實訓考核裝置產品指導書和質保期，在質保范圍內提供對暖通空調系統實訓考核裝置的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因導致的暖通空調系統實訓考核裝置選型錯誤或設備購買數量錯誤，造成暖通空調系統實訓考核裝置的退換貨要求，將不被接受；

4、設備貨期：對暖通空調系統實訓考核裝置的發貨期為參考值，如您需要了解暖通空調系統實訓考核裝置的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對暖通空調系統實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關暖通空調系統實訓考核裝置的技術咨詢；
