MYCN-10循環式空調過程實驗裝置
循環式空調過程實驗裝置-功能:

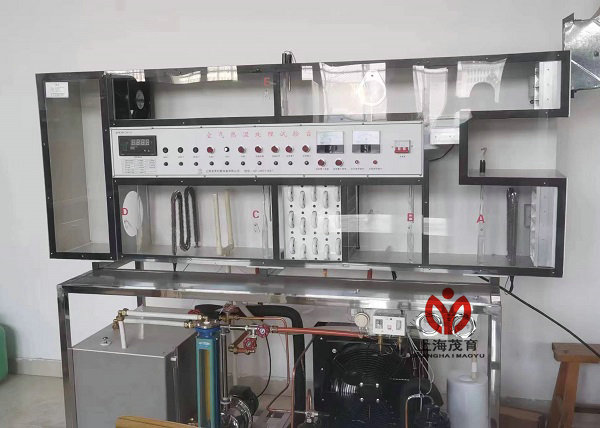

本實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的結構如圖所示。由空氣循環系統、加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成?梢詫現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風雪閥門的調節,可以實現直流式、封閉式(再循環式)和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。
二、實驗?zāi)康模?/span>
1、可對空氣進行加熱,加濕,
2、冷卻和干燥等空氣調節過程的實驗,
3、空氣品質處理有:表冷器,淋水式兩種。
三、主要配置:
1、塑料
2、有機玻璃風道;
3、孔板流量計,
4、差壓傳感器,
5、整流板,
6、加熱器,
7、不銹鋼加濕器,
8、噴淋器,
9、表冷器,
10、低噪音軸流風機,
11、溫度測試系統,
12、濕度測試系統,
13、壓縮機,
14、冷凝器,
15、鈦包蒸發器,
16、儲液罐、銅手閥,
17、不銹鋼加濕水箱,
18、防腐水泵,
19、轉子流量計,
20、16路萬能信號輸入巡檢儀顯示溫度、濕度、風差壓,
21、電控制箱,
22、不銹鋼支架。
四、技術參數:
1、輸入電源:三相AC380V±10% 50Hz,功率5.0KW。
2、溫度:10~25℃、壓力:0~15MPa、濕度:10~40RH%、流量:0~1000L/h。
3、壓縮機:制冷量950Kcal/n,制冷劑R12,制熱量3.0KW。
4、蒸發器換熱面積:15m2,換熱器換熱面積:15m2。
5、蒸發器水箱:尺寸650×400×450mm,304不銹鋼材質。
6、低噪音軸流風機:流量2000m3/h,功率370W。
7、水泵參數:流量:30L/min,揚程:20m,功率:370W。流量計范圍40-400L/h。
8、溫度由高精度溫度傳感器測量,萬能信號輸入巡檢儀配合高精度數字顯示表顯示溫度、阻力、流速、功率等實驗全部測量參數,手動風門調節風量。
9、外形尺寸:2800×600×1900mm,外形為不銹鋼可移動支架,帶雙剎車輪。
友情提示:
1、設備驗收:各采購單位收貨時請檢查循環式空調過程實驗裝置的貨品外觀,核實循環式空調過程實驗裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供循環式空調過程實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對設備的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌难h(huán)式空調過程實驗裝置選型錯誤或設備購買數量錯誤,造成循環式空調過程實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對循環式空調過程實驗裝置的發貨期為參考值,如您需要了解循環式空調過程實驗裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:
如各采購單位對循環式空調過程實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關循環式空調過程實驗裝置的技術咨詢。
