MY-01B數控銑床綜合維修實訓裝置


數控銑床綜合維修實訓裝置-適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班,安裝、維修電工技師班,安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容,達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計,既可用于教學、也可用于課程設計、畢業設計和實訓,有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力,使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構,同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
一、設備
組成部分

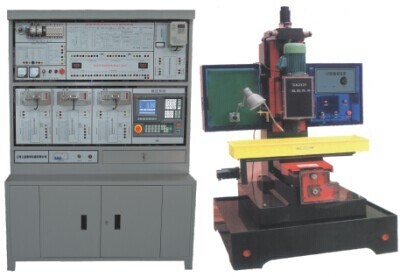

MY-01B型數控銑床綜合維修實訓裝置是由華興數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、開關電源以及配套JD125A型數控實訓銑床等組成。

二、實驗實訓考核項目:
數控銑床系統操作與編程實驗(配JD-125A教學型數控銑床)
▲ 主軸變頻單元的調試運行與故障診斷實驗
▲ 全數字交流伺服電機運行與故障診斷實驗
▲ 數控銑床電氣控制設計與分析實驗
▲ 數控銑床機床回零點實驗
▲ 數控銑床機床超程限位實驗
▲ 數控銑床的冷卻與照明及故障診斷實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控銑床電子手輪實驗
▲ 銑床RS232串口通訊實驗
▲ 銑床DNC加工實驗
▲ 數控銑床故障設計排除考核28項
三、125A型數控實訓銑床規格:

主軸鉆夾頭裝夾范圍 1-20mm
主軸轉速范圍 200-2500rpm
主電動機功率 1.5kw
工作臺面積(長X寬) 840mm×250mm
工作臺三向行程(X、Y、Z) 450×250×250mm
T型槽數及寬度 3×16mm
機床外形尺寸:長×寬×高 1300×1200×2100mm
重量 450kg
銑削對象 塑料、有機玻璃、石蠟
四、技術性能:
1、輸入電源:三相四線制380V交流電源。
2、結構:考核柜為鐵質鈑金噴塑結構,堅固耐用;
3、工作環境:溫度-10℃–+40℃
4、整機功耗:<3KW
5、考核柜尺寸:1370×600×1890mm


友情提示:
1、設備驗收:各采購單位收貨時請檢查數控銑床綜合維修實訓裝置的貨品外觀,核實數控銑床綜合維修實訓裝置的數量及配件,拒收處于受損狀態的數控銑床綜合維修實訓裝置;
2、設備質保:茂育將為各采購單位提供數控銑床綜合維修實訓裝置產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臄?shù)控銑床綜合維修實訓裝置選型錯誤或數控銑床綜合維修實訓裝置購買數量錯誤,造成數控銑床綜合維修實訓裝置的退換貨要求,將不被接受;
4、設備貨期:對數控銑床綜合維修實訓裝置的發貨期為參考值,如您需要了解數控銑床綜合維修實訓裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對數控銑床綜合維修實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關數控銑床綜合維修實訓裝置的技術咨詢。
