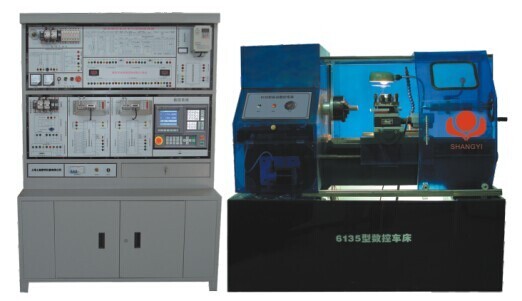

MY-02A數控車床綜合實訓考核裝置

MY-02A型數控車床綜合實訓考核裝置-適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和車床工中、高級和技師的培訓和鑒定。
二、具有以下獨特優點：
● 該裝置采用開放式結構、模塊化設計，既可用于教學、用于操作演示也可用于現場裝卸訓練
● 以市場占有率最高的SIEMENS數控系統為實訓對象
● 學生掌握數控控制原理，使得受訓者在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象
● 涉及的內容豐富：數控系統、伺服單元、變頻器、邏輯控制、低壓電器、主電機、機械安裝等
● 柜內電器排布與選型完全按照現行機床生產廠家的模式
● 結構新穎，造型美觀，采用生產型機床，使學生直接對金屬制品進行生產加工
● 電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程，達到工業生產現場實習效果。
三、產品組成部分
MY-02A數控車床綜合實訓考核裝置是由西門子（SINUMERIK 802C base line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、刀架接口板、開關電源以及配套MY-6135型數控教學型車床等組成。
四、可開設的實驗實訓考核項目　

▲ 數控車床802C系統操作編程實驗（配6135A車床）
▲ 主軸變頻單元的調試運行與故障診斷實驗
▲ 全數字交流伺服電機運行與故障診斷實驗
▲ 數控車床電氣控制設計與分析實驗
▲ PLC、編程、接線及在數控機床中的應用
▲ 電動刀架控制原理實驗及接線與故障診斷實驗

▲ 數控車床系統控制機床螺紋加工實驗
▲ 數控車床的冷卻與照明及故障診斷實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控車床電子手輪實驗
▲ 機床RS232串口通訊實驗
▲ 數控車床故障設計排除考核28項

三、6135型數控實訓教學型車床規格：

三爪卡盤	160mm
床身上最大回轉直徑	350mm
最大工件長度	500mm
電動刀架	四工位
主軸孔徑	40mm
主軸轉速、無級變速	200------1500rpm
主電機功率	0.75kw
機床尺寸（長×寬×高）	1670×800×1300mm
機床重量	450kg
車削對象	硬質工程塑料、木頭制品

五、技術性能：

1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃

4、整機功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查數控車床綜合實訓考核裝置的貨品外觀，核實數控車床綜合實訓考核裝置的數量及配件，拒收處于受損狀態的數控車床綜合實訓考核裝置；
2、設備質保：茂育將為各采購單位提供數控車床綜合實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)控車床綜合實訓考核裝置選型錯誤或數控車床綜合實訓考核裝置購買數量錯誤，造成數控車床綜合實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對數控車床綜合實訓考核裝置的發貨期為參考值，如您需要了解數控車床綜合實訓考核裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對數控車床綜合實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數控車床綜合實訓考核裝置的技術咨詢。
